Классические по своей конструкции вакуумные масляные насосы изначально рассчитаны для применения при вакуумировании замкнутых безвоздушных систем, где нет притока воздуха извне, например, газовых трасс кондиционерно-морозильного оборудования. Применение масляных вакуумных насосов в составе фильтрационных лабораторных установок - это не профильное использование данного оборудования. Более того, из-за стальной рабочей камеры насоса - его нельзя использовать при работе с агрессивными корродирующими газами и жидкостями. Так как при попадании в рабочую камеру химически активных жидкостей и газов те смешиваются с маслом, после чего окисляют рабочие стальные элементы насоса, а если смешанное с фильтратом масло не слить, то это приведет к образованию ржавчины. Появление ржавчины внутри рабочей камеры насоса поначалу будет снижать глубину создаваемого вакуума, а в конечном итоге приведет к поломке прибора без возможности его ремонта. Также при использовании в составе вакуумной установки короткого по длине шланга и резком выключении насоса - возможна обратная тяга масла из насоса в систему, откуда откачивался воздух, что может привести к попаданию масла в фильтруемый образец. Все перечисленные проблемы могут быть решены при использовании стеклянных химических ловушек по типу , либо при добавлении в вакуумную систему защитных дисковых фильтров Midisart.

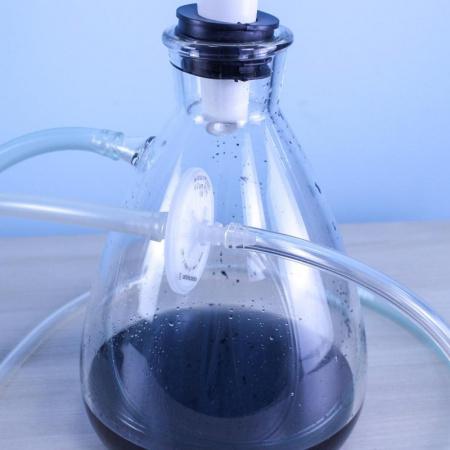

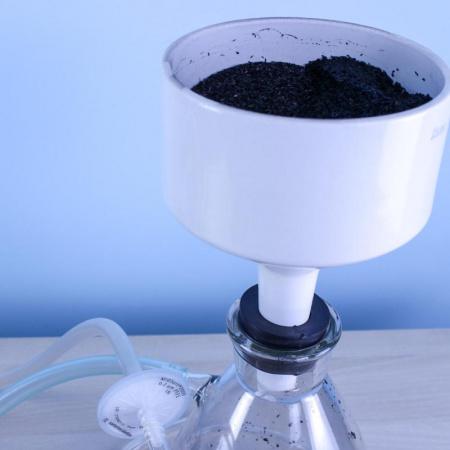

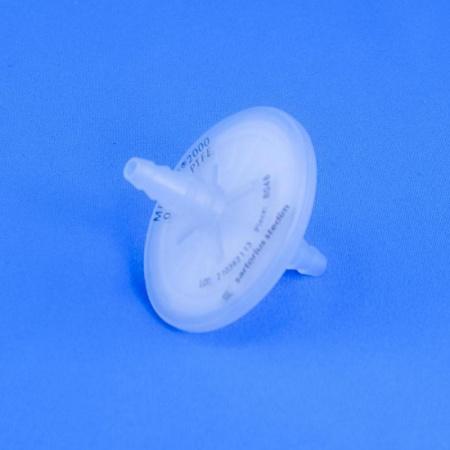

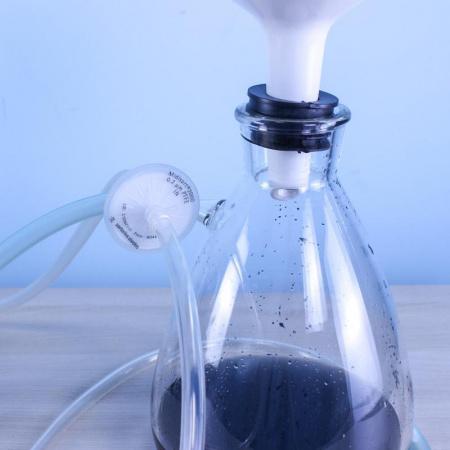

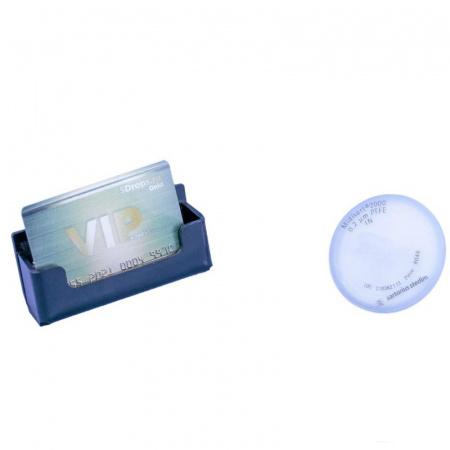

Вакуумный защитный фильтр Midisart - это полностью готовое к применению устройство для стерилизующей фильтрации воздуха и газов в малых объемах в биофармацевтической промышленности, научно-исследовательских институтах, а также для защиты вакуумных масляных насосов в составе фильтрационных установок. Фильтры Midisart представляют собой полипропиленовый корпус, в котором находится усиленная полипропиленовой подложкой гидрофобная мембрана из ПТФЭ с размером пор 0.2 мкм. На входе и выходе дискового фильтра размещены коннекторы - ступенчатый штуцер под шланг с внутренним диаметром 6-12 мм или NPT разъемы с наружной резьбой 1/8 дюйма. Наличие удобных ступенчатых по диаметру штуцеров позволяет быстро подключать фильтр к любой вакуумной системе через шланги. Мембрана фильтров усилена полипропиленовой марлей, обеспечивая блоку дополнительную стабильность и стойкость к давлению до 3 бар. Фильтр полностью исключает проникновение влаги через себя, из-за применения изначально гидрофобного материала ПТФЭ. Фильтрационный блок Midisart имеет диаметр 64 мм и фильтрации 20 см2,что обеспечивает высокую скорость потока. Фильтры могут обрабатываться в автоклаве не менее 20 раз при температуре 134°C без ухудшения технических характеристик
Материалы, используемые в фильтах Midisart (ПТФЭ и полипропилен) обеспечивают совместимость с растворителями и другими химическими веществами, такими как: уксусная кислота (концентрированная), ацетон, ацетонитрил; n-бутанол; хлороформ; этилацетамид, диметилформамид, диметилсульфоксид, диоксан; этанол, этилацетат, этиленгликоль; фреон; газолин; соляная кислота; изобутанол, изопропиловый спирт; метанол, метиленхлорид, метилэтиловый эфир, метилэтилкетон; гидроокись натрия (5%); пентан; тетрагидрофуран, толуол, трихлоруксусная кислота, трихлорэтан; вода; ксилол. На совместимость фильтров также влияют температура, концентрация, состав используемых химических вещества.
Помимо использования фильтров для защиты вакуумных насосов от влаги блоки Midisart могут также применяться для следующих задач:
— Стерильная вентиляция сосудов и инкубаторов для культивирования;
— Вентиляции автоклавов;
— Вентилирования бака выдержки для стерилизованной, дистиллированной воды и жидкой среды для культивирования.
— Потоковая стерилизация и удаление твердых частиц из воздуха и газов, например, стерилизации воздуха для небольших бродильных аппаратов.

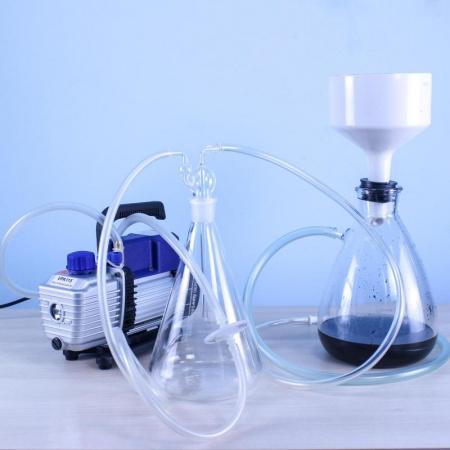

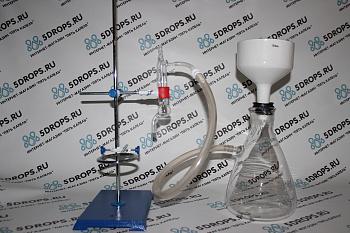

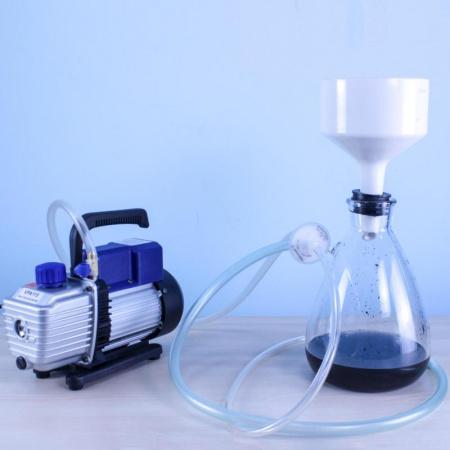

Для 100% защиты масляного вакуумного насоса в составе лабораторной вакуумной установки помимо фильтров Midisart также рекомендуется использовать химическую газовую ловушку по типу . Химическая ловушка будет задерживать именно газы, в то время как фильтр будет задерживать влагу. Более подробно о совместном подключении и использовании фильтра и химической ловушки можно посмотреть в нашем видео под описанием.
Технические характеристики вакуумного защитного фильтра Midisart для масляных насосов, PTFE, 0,2 мкм:
Материал корпуса и коннекторов: Полипропилен
Поверхность фильтрации: 20 см2
Пористость мембраны: 0.2 мкм
Диаметр корпуса: 62 мм
Подключение: ПВХ шлангами, одеваемыми на коннекторы - ступенчатые штуцеры фильтра с внутренним диаметром 6-12 мм или через NPT разъемы с наружной резьбой 1/8 дюйма
Макс. рабочее давление: 3 bar
Макс. температура автоклавирования: 134°С (не более 60 циклов)
Точка проникновения воды (прорыв): прибл. 400 кПа (4 бара)
Биобезопасность: USP Plastics Class VI
Точка пузырька с изопропанолом (60%): r0.2 μm≥ 1.1 bar
Скорость потока при Δp = 0.1 bar: 0.2 μm – 5.0 л/мин
Расход для воздуха при Δp = 0,1 бара (1 бар = 100 кПа): Размер пор 0,2 мкм 5,0 л/мин
Преимущества вакуумного защитного фильтра Midisart для масляных насосов, PTFE, 0,2 мкм:
Обеспечение высокой скорости фильтрации и гарантированной защиты от влаги в границах нормативного рабочего давления;
Защита масляных вакуумных насосов от попадания жидкости, что продлевает срок службы насоса и не снижает его работоспособность;
Многоразовость использования одного и того же фильтра;
Возможность использования фильтра с большим перечнем химических веществ, в том числе и с агрессивными газами и жидкостями;
Возможность широкого использования фильтров при вентилировании автоклавов, бродильных емкостей, сосудов для культивирования, инкубаторов и т.д.
|
