Для какой лабораторной посуды указывают класс точностиЧто означает класс точностиКлассы 1 и 2 по ГОСТМеждународные обозначения A, AS и BЧто означают In, Ex, TC и TDПочему на посуде указывают 20 °CКак читать основную маркировку на лабораторной посудеКак расшифровать условное обозначение по ГОСТКласс точности и цена деления — не одно и то жеПочему градуированный стакан не заменяет мерный цилиндрКак выбрать класс точности под задачуПоверка, калибровка и сертификат в чем разницаКак правильно считывать менискЧто влияет на точность кроме классаКак сохранить маркировку и точность посудыЧто проверить в карточке товара перед заказомТипичные ошибки при выборе лабораторной посудыЧастые вопросыГде купить мерную лабораторную посудуПохожие статьи блогаНа мерной колбе, цилиндре, пипетке или бюретке можно увидеть объем, температуру 20 °C, номер класса, обозначение ГОСТ или ISO и несколько буквенных кодов. Эти данные нужны не только для идентификации изделия: они показывают, для какого способа измерения откалибрована посуда и с какой допускаемой погрешностью она должна работать.
При этом похожие обозначения могут иметь разный смысл. Цифра 1 в начале условного наименования часто обозначает исполнение изделия, а не первый класс точности. Надпись Boro 3.3 характеризует стекло, но не точность измерения. Деления на химическом стакане помогают оценить количество жидкости, однако не делают стакан заменой мерной колбе или цилиндру.
Разберем, какие классы точности бывают у лабораторной посуды, чем классы 1 и 2 отличаются от A, AS и B, что означают In, Ex, TC и TD и как расшифровать полное обозначение перед покупкой.

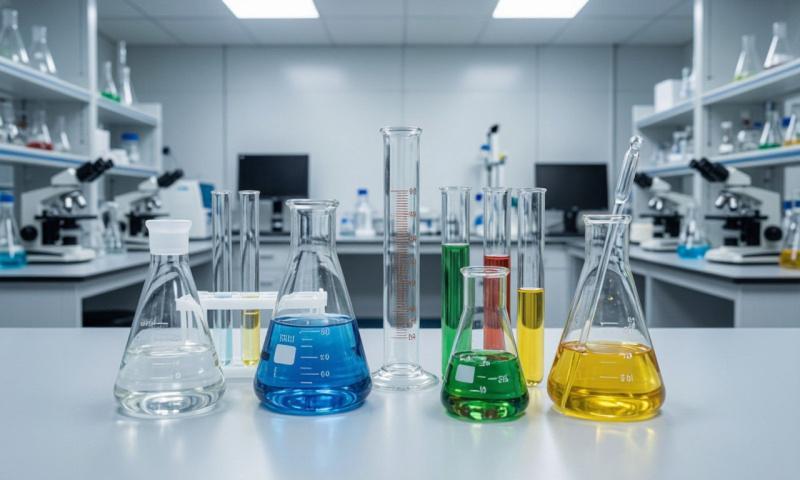

Для какой лабораторной посуды указывают класс точности
Класс точности прежде всего относится к посуде, предназначенной для измерения, приготовления или переноса установленного объема жидкости. Требования к конкретному изделию определяются стандартом, по которому оно изготовлено.
| Вид посуды | Основная задача | Характер измерения |
|---|---|---|
| Мерная колба | Приготовление раствора до одной установленной метки | Обычно откалибрована на содержание номинального объема |
| Мерный цилиндр | Измерение различных объемов по шкале | Точнее химического стакана, но выбор класса и допуска зависит от стандарта |
| Мензурка | Ориентировочное или предусмотренное стандартом измерение объема | Погрешность и назначение проверяют по маркировке конкретного изделия |
| Пипетка с одной отметкой | Перенос одного номинального объема | Как правило, откалибрована на слив |
| Градуированная пипетка | Отбор и перенос разных объемов в пределах шкалы | Результат зависит от типа шкалы, способа слива и времени ожидания |
| Бюретка | Контролируемое дозирование, в том числе при титровании | Объем определяют по разнице начального и конечного показаний |
Химические стаканы, конические колбы, банки для реактивов и многие другие сосуды могут иметь нанесенную шкалу, но их основное назначение не обязательно связано с точным измерением объема. Если в карточке товара не указаны класс, стандарт и допускаемая погрешность, деления следует рассматривать как ориентировочные.
Что означает класс точности
Класс точности объединяет метрологические требования к изделию, прежде всего предел допускаемой погрешности по объему. Он не показывает фактическую ошибку каждого отдельного измерения и не отменяет влияние температуры, техники установки мениска, чистоты стенок и соблюдения времени слива.
Для стеклянной мерной посуды по ГОСТ 29044-91 более высокая точность обозначается классом 1, а менее высокая — классом 2. Если стандарт устанавливает два класса, предел допускаемой погрешности класса 2, как правило, в два раза больше соответствующего предела класса 1. Точные числовые значения необходимо брать из стандарта на конкретный вид и объем изделия.
| Характеристика | Что она означает | Чего она не означает |
|---|---|---|
| Класс точности | Категорию допускаемой погрешности по применимому стандарту | Гарантированную точность любого измерения независимо от методики |
| Цена деления | Объем между соседними отметками шкалы | Автоматически равную ей погрешность |
| Номинальный объем | Установленную вместимость или объем слива при заданных условиях | Максимальный безопасный объем нагрева или перемешивания |
| Допуск, например ±0,05 мл | Предельное допустимое отклонение при определенных стандартом условиях | Неопределенность всей аналитической методики |
| Калибровка | Установление метрологических характеристик и связи показаний с эталонными значениями | Автоматическую замену обязательной поверки там, где она требуется |
Классы 1 и 2 по ГОСТ
В российской и межгосударственной нормативной документации для мерной посуды широко применяются 1-й и 2-й классы точности. Такие обозначения можно встретить на мерных колбах и цилиндрах по ГОСТ 1770-74, пипетках с одной отметкой по ГОСТ 29169-91, градуированных пипетках и бюретках соответствующих типов.
- 1-й класс выбирают, когда методика требует меньшего допуска по объему.
- 2-й класс подходит для общелабораторных операций, учебных работ и методик, в которых допускается более широкое отклонение.
- Числовой допуск зависит не только от класса, но и от номинального объема и типа изделия.
- Нельзя переносить допуск одной пипетки на цилиндр или колбу того же объема.
Например, для пипеток с одной отметкой по ГОСТ 29169-91 предусмотрены следующие пределы допускаемой погрешности:
| Номинальный объем пипетки | 1-й класс | 2-й класс |
|---|---|---|
| 5 мл | ±0,015 мл | ±0,03 мл |
| 10 мл | ±0,02 мл | ±0,04 мл |
| 25 мл | ±0,03 мл | ±0,06 мл |
| 50 мл | ±0,05 мл | ±0,10 мл |
| 100 мл | ±0,08 мл | ±0,15 мл |
Таблица показывает, почему фразы «первый класс точнее второго» недостаточно для закупки. Нужно знать вид изделия, объем, стандарт и конкретный предел погрешности.
Международные обозначения A, AS и B
На импортной и изготовленной по международным стандартам мерной посуде часто встречаются классы A, AS и B. Их нельзя механически подменять российскими цифрами в документации: соответствие оценивают по указанному стандарту и числовым допускам.
| Обозначение | Общий смысл | Особенности |
|---|---|---|
| A | Более высокий класс точности по соответствующему ISO или DIN EN ISO | Допуск проверяют по стандарту для конкретной колбы, цилиндра, пипетки или бюретки |
| AS | Высокий класс точности с ускоренным сливом | Применяется для отдельных пипеток и бюреток, откалиброванных на слив; буква S означает быстрый слив, а маркировка указывает установленное время ожидания |
| B | Класс с более широким допуском | Часто используется для общелабораторных операций, но допустимость определяет методика |
Для пипеток с одной отметкой по ISO 648 классы A и AS относятся к более высокой ступени точности, а B — к более низкой. У класса AS предусмотрено установленное время ожидания 5 секунд после видимого завершения слива. Остаток в кончике нельзя автоматически выдувать: способ опорожнения определяют по типу и маркировке пипетки.
Класс AS не означает точность выше класса A. Главное отличие связано со сливом и временем ожидания. Сравнивать A, AS, B, 1 и 2 следует только внутри применимых стандартов, а не по буквам и цифрам отдельно.
Что означают In, Ex, TC и TD
Одна из самых важных частей маркировки показывает, на содержание или на слив откалибровано изделие. Объем жидкости, находящийся внутри посуды, и объем, фактически выданный из нее, могут различаться из-за пленки, остающейся на стенках.
| Маркировка | Расшифровка | Практический смысл |
|---|---|---|
| In или TC | To contain — на содержание, или на налив | При совмещении мениска с меткой внутри находится указанный объем; типичный пример — мерная колба |
| Ex или TD | To deliver — на слив | При соблюдении способа и времени слива изделие выдает указанный объем; типичные примеры — пипетка и бюретка |
| Ex + 5 s | На слив с ожиданием 5 секунд | После видимого завершения слива выдерживают обозначенное время, следуя инструкции к изделию |
| Н | Российское обозначение калибровки на налив, если оно предусмотрено стандартом и маркировкой изделия | Сосуд содержит номинальный объем при установленной температуре и положении мениска |
Нельзя применять правила работы с мерной колбой к пипетке или бюретке. Перед использованием проверьте, от какой отметки выполняют слив, нужно ли ждать после его окончания и предусмотрено ли выдувание последней капли. Для большинства обычных пипеток остаток, остающийся в кончике, уже учтен при калибровке и не должен удаляться принудительно.
Почему на посуде указывают 20 °C
Объем жидкости и вместимость стеклянного сосуда зависят от температуры. Для большинства лабораторной мерной посуды стандартной температурой является 20 °C. Именно при ней изделие должно содержать или выдавать номинальный объем в предусмотренных стандартом условиях.
Маркировка 20 °C не означает, что посуду можно нагревать только до этой температуры. Она обозначает температуру калибровки. Термостойкость определяется материалом, формой и инструкцией производителя, а не классом точности.
Если раствор заметно теплее или холоднее температуры калибровки, результат может отклоняться от номинального значения. При приготовлении точного раствора жидкость и мерную колбу приводят к требуемой температуре до окончательной установки мениска.
Как читать основную маркировку на лабораторной посуде
| Надпись или знак | Что означает | На что обратить внимание |
|---|---|---|
| 100 ml или 100 см3 | Номинальный объем или вместимость | Не путать с рабочим объемом при нагревании и перемешивании |
| 20 °C | Температура, при которой выполнена калибровка объема | Перед точным измерением учитывать температуру жидкости и посуды |
| 1, 2, A, AS или B | Класс точности | Расшифровывать только вместе с обозначением стандарта |
| ±0,05 ml | Предел допускаемой погрешности | Значение относится к установленным условиям применения |
| In, TC, Ex или TD | Калибровка на содержание или на слив | Определяет правильную технику использования |
| Ex + 5 s | Необходимость выдержки после слива | Не отсоединять пипетку от стенки приемного сосуда раньше указанного времени |
| ГОСТ 1770-74, ГОСТ 29169-91, ISO 648 и другие | Стандарт изготовления | По нему проверяют тип, класс, допуск, конструкцию и маркировку |
| Boro 3.3, ХС-1, ТС и другие обозначения стекла | Материал или группа стекла | Химическая и термическая стойкость не равна классу точности |
| 14/23, 19/26, 24/29 | Размер взаимозаменяемого конического шлифа | Не является дробью, допуском или обозначением объема |
| Номер партии или индивидуальный номер | Идентификатор для прослеживаемости и сертификата | Сверить с документами, если они требуются лаборатории |
| Товарный знак изготовителя | Идентификация производителя | Сопоставить с упаковкой и сопроводительными документами |
Как расшифровать условное обозначение по ГОСТ
Порядок элементов в обозначении зависит от стандарта и вида посуды. Поэтому одинаковая цифра в разных позициях может означать исполнение, класс, объем или цену деления.
Пример: цилиндр 1-100-2 ГОСТ 1770-74
- 1 — исполнение цилиндра;
- 100 — номинальная вместимость 100 мл;
- 2 — 2-й класс точности;
- ГОСТ 1770-74 — стандарт, по которому изготовлено изделие.
Первая цифра в таком обозначении не является классом точности. Именно поэтому название товара следует читать полностью.
Пример: колба 2-100-1 ГОСТ 1770-74
- 2 — исполнение с одной отметкой и пришлифованной пробкой;
- 100 — номинальная вместимость 100 мл;
- 1 — 1-й класс точности.
У исполнения 2а вместо пришлифованной стеклянной пробки предусматривается пластмассовая пробка. Буква в обозначении меняет конструкцию изделия, а не его объем.
Пример: пипетка 1-2-50 ГОСТ 29169-91
- 1 — исполнение;
- 2 — 2-й класс точности;
- 50 — номинальный объем 50 мл.
Пример: бюретка I-1-2-25-0,1 ГОСТ 29251-91
- I — тип бюретки;
- 1 — исполнение;
- 2 — 2-й класс точности;
- 25 — номинальная вместимость 25 мл;
- 0,1 — цена деления 0,1 мл.
Примеры помогают понять логику обозначений, но не заменяют проверку актуального стандарта и паспорта изделия. Производители импортной посуды могут применять другую последовательность характеристик.
Класс точности и цена деления — не одно и то же
Цена деления показывает разницу в объеме между двумя соседними отметками. Предел допускаемой погрешности показывает, насколько показание может отклоняться от установленного значения. Эти характеристики связаны, но не тождественны.
Например, наличие делений через 1 мл не означает, что погрешность обязательно составляет ±1 мл. Ее точное значение определяется конструкцией, классом, вместимостью и стандартом. Аналогично большое число тонких линий на стакане не делает его точным измерительным сосудом.
При закупке сравнивайте одновременно:
- номинальный объем;
- диапазон шкалы;
- цену деления;
- класс точности;
- числовой допуск;
- тип калибровки;
- стандарт изготовления.
Почему градуированный стакан не заменяет мерный цилиндр
Шкала на химическом стакане удобна для оценки количества раствора при смешивании, растворении, нагревании или переливании. Однако стакан по ГОСТ 25336-82 относится к лабораторной посуде общего назначения, а не автоматически к мерному средству заданного класса точности.
| Задача | Предпочтительная посуда | Почему |
|---|---|---|
| Приблизительно оценить объем при смешивании | Градуированный лабораторный стакан | Шкала удобна для ориентировочного контроля |
| Отмерить переменный объем с установленным допуском | Мерный цилиндр соответствующего класса | Для цилиндра стандартом определены метрологические характеристики |
| Приготовить раствор точной конечной вместимости | Мерная колба | Узкая горловина и одна отметка уменьшают ошибку установки мениска |
| Перенести точный фиксированный объем | Пипетка с одной отметкой | Изделие рассчитано на выдачу номинального объема по установленной процедуре |
| Дозировать раствор при титровании | Бюретка | Позволяет контролировать выданный объем по разнице показаний |
Как выбрать класс точности под задачу
Более высокий класс не всегда необходим для каждой операции. Правильный выбор начинается с методики: она может прямо указывать вид посуды, объем, класс и допустимую погрешность.
- Определите требование методики. Если документ требует 1-й класс или класс A, заменять его более низким классом без обоснования нельзя.
- Разделите приготовление и перенос. Для доведения раствора до объема нужна колба на налив, для переноса аликвоты — пипетка на слив.
- Проверьте номинальный объем. Обычно точнее выбрать посуду, близкую к нужному объему, чем многократно отмерять маленькие порции большим цилиндром.
- Сопоставьте допуск с допустимой неопределенностью. Одного названия класса без числового значения может быть недостаточно.
- Уточните документы. Для системы качества могут потребоваться паспорт, сертификат партии, индивидуальный сертификат, сведения о калибровке или поверке.
- Проверьте химическую совместимость. Класс точности не гарантирует стойкость материала ко всем реактивам.
- Учтите условия эксплуатации. Важны температура, возможность сушки, тип пробки, шлиф и совместимость с держателями.
| Сценарий | На что сделать акцент |
|---|---|
| Приготовление стандартного раствора | Мерная колба требуемого высокого класса, калибровка на налив, документы по методике |
| Отбор точной аликвоты | Пипетка подходящего объема, класс, тип слива и время ожидания |
| Титрование | Бюретка требуемого класса, цена деления, герметичность крана, читаемость шкалы |
| Общелабораторная подготовка раствора | Достаточный для методики класс, удобный объем, прочность и химическая стойкость |
| Учебная демонстрация | Безопасность, читаемость шкалы и достаточная для упражнения точность |
| Нагревание и смешивание | Термостойкая посуда подходящей формы; мерную колбу обычно не используют как нагревательный сосуд |
Поверка, калибровка и сертификат: в чем разница
Маркировка класса точности на стекле не отвечает на все вопросы метрологического обеспечения. Для лаборатории могут иметь значение несколько разных документов и процедур.
| Термин | Практический смысл | Что проверить при закупке |
|---|---|---|
| Соответствие стандарту | Изделие изготовлено по требованиям указанного ГОСТ или ISO | Полное обозначение стандарта и применимую редакцию |
| Сертификат партии | Связывает партию изделий с результатами контроля производителя | Номер партии на посуде или упаковке и возможность получить документ |
| Индивидуальный сертификат | Содержит сведения по конкретному идентифицированному изделию | Совпадение индивидуального номера |
| Калибровка | Определяет фактические метрологические характеристики в указанных условиях | Методику, прослеживаемость, дату и результаты |
| Поверка | Подтверждает соответствие средства измерений установленным метрологическим требованиям в случаях, предусмотренных законодательством | Необходимость поверки для конкретной сферы применения и действительность сведений |
Средства измерений, применяемые в сфере государственного регулирования обеспечения единства измерений, подлежат требованиям Федерального закона № 102-ФЗ. Поэтому покупателю следует заранее определить, будет ли посуда использоваться в такой сфере, включен ли нужный тип в соответствующий реестр и какой документ требует методика или система качества.
Сертификат производителя и поверка не являются автоматически взаимозаменяемыми документами. Если для работы нужна поверенная посуда, это требование следует отдельно указывать поставщику до оформления заказа.
Как правильно считывать мениск
Даже посуда высокого класса даст ошибочный результат, если неправильно совместить мениск с отметкой. Для прозрачной жидкости, смачивающей стекло, обычно ориентируются на нижнюю точку вогнутого мениска.
- Установите колбу или цилиндр вертикально на ровную поверхность.
- Доведите жидкость близко к нужной отметке.
- Расположите глаза на уровне мениска, чтобы исключить параллакс.
- Добавляйте жидкость небольшими порциями до совмещения установленной точки мениска с линией.
- Не удерживайте мерный цилиндр в руке во время окончательного отсчета.
Для непрозрачных жидкостей, ртути и специальных методик правило считывания может отличаться. Следует использовать процедуру, установленную стандартом или методикой анализа.
Что влияет на точность кроме класса
- Температура. Посуда откалибрована при указанной на ней температуре.
- Положение глаз. Взгляд выше или ниже метки создает ошибку параллакса.
- Чистота стенок. Капли и разрывы жидкостной пленки меняют характер слива.
- Время слива и ожидания. Особенно важно для пипеток и бюреток.
- Пузырьки воздуха. Пузырь в кончике бюретки уменьшает фактически выданный объем.
- Испарение. Значимо для летучих жидкостей и длительных операций.
- Повреждения. Сколы, трещины и деформация кончика делают применение небезопасным и могут изменить слив.
- Способ сушки. Нагрев выше допустимого режима может повлиять на маркировку и метрологические характеристики.
- Неподходящая жидкость. Вязкость и смачивание могут отличаться от условий, для которых определен стандартный слив.
Как сохранить маркировку и точность посуды
Мерную посуду не следует использовать как универсальный сосуд для интенсивного нагрева. Мерные колбы предназначены прежде всего для приготовления растворов до установленного объема, а не для кипячения.
- мойте изделие средствами, совместимыми со стеклом и нанесенной шкалой;
- не применяйте абразивы по маркировке;
- не царапайте стенки металлическими предметами;
- избегайте резкого перепада температур;
- храните пипетки и бюретки в защищающих от удара держателях;
- не используйте посуду с трещинами и сколотым сливным кончиком;
- проверяйте читаемость шкалы и идентификатора перед работой;
- соблюдайте внутренний график контроля, калибровки или поверки.
Что проверить в карточке товара перед заказом
| Параметр | Почему он важен |
|---|---|
| Полное наименование и исполнение | Определяет конструкцию, наличие пробки, носика, крана или основания |
| Номинальный объем | Должен соответствовать методике и диапазону работы |
| Класс точности | Определяет категорию допуска по указанному стандарту |
| Предел допускаемой погрешности | Позволяет оценить пригодность для требуемой точности |
| Цена деления | Влияет на удобство и разрешение отсчета |
| На налив или на слив | Определяет способ применения |
| Стандарт | Позволяет проверить расшифровку обозначений и требования |
| Материал | Определяет химическую и термическую совместимость |
| Документы | Могут быть обязательны для методики, аккредитации или регулируемой сферы |
| Комплектация | Пробка, кран, наконечник или сертификат могут поставляться отдельно |
Типичные ошибки при выборе лабораторной посуды
Принять номер исполнения за класс точности
В обозначении колбы 2-100-1 первая цифра характеризует исполнение, а последняя — класс. Заказывать изделие следует по полному коду.
Считать классы 1 и A полностью взаимозаменяемыми
Оба обозначения обычно относятся к более точной категории в своих системах, но соответствие подтверждают по конкретным ГОСТ, ISO и числовым допускам.
Выбирать только по цене деления
Частая шкала не гарантирует малого допуска. Нужно проверить класс и метрологические характеристики.
Использовать стакан вместо мерной колбы
Градуировка стакана обычно предназначена для приблизительной оценки. Для приготовления раствора установленной вместимости нужна мерная колба.
Путать Boro 3.3 с классом точности
Boro 3.3 описывает боросиликатное стекло. Изделия из одного материала могут иметь разные метрологические характеристики или вообще не быть мерными.
Не учитывать калибровку на налив или слив
Если пипетку на слив использовать как сосуд на содержание, фактически перенесенный объем будет отличаться из-за жидкости на стенках и в кончике.
Выдувать остаток из любой пипетки
Для многих пипеток остаток уже учтен при калибровке. Выдувание допускается только для изделий, конструкция и маркировка которых прямо это предусматривают.
Считать сертификат партии поверкой
Документы решают разные задачи. Требования к поверке, калибровке и прослеживаемости следует определить до закупки.
Частые вопросы
Какой класс лабораторной посуды точнее: 1 или 2?
По ГОСТ 29044-91 более высокой точности соответствует класс 1, более низкой — класс 2. Конкретный допуск зависит от вида и объема изделия.
Что точнее: класс A или B?
В стандартах ISO класс A обычно является более точным, чем B. Сравнивать изделия следует по одному применимому стандарту и числовым пределам погрешности.
Чем класс AS отличается от A?
AS применяется для мерных изделий на слив, прежде всего отдельных пипеток и бюреток. Буква S указывает на быстрый слив. Для пипеток с одной отметкой ISO 648 класса AS предусмотрено ожидание 5 секунд; по допускаемой погрешности A и AS относятся к одной высокой ступени.
Что означает надпись Ex 20 °C?
Изделие откалибровано на выдачу указанного объема при стандартной температуре 20 °C и соблюдении установленной процедуры слива.
Что означает In 20 °C?
При температуре 20 °C сосуд содержит указанный объем, когда мениск правильно совмещен с отметкой.
Можно ли измерять объем химическим стаканом?
По его шкале можно ориентировочно оценить объем, если производителем не заявлены иные метрологические характеристики. Для точного измерения выбирают мерный цилиндр, колбу, пипетку или бюретку.
Равна ли погрешность цене деления?
Не обязательно. Цена деления и предел допускаемой погрешности — разные характеристики. Точное соотношение устанавливается стандартом на конкретное изделие.
Можно ли нагревать мерную колбу?
Мерная колба не предназначена как обычный нагревательный сосуд. Нагрев может создать термическую нагрузку и повлиять на точность. Раствор обычно охлаждают или приводят к температуре калибровки перед окончательным доведением до метки.
Нужна ли поверка новой мерной посуды?
Это зависит от области применения, статуса изделия и требований методики. Если посуда используется как средство измерений в сфере государственного регулирования, необходимо заранее проверить требования Федерального закона № 102-ФЗ, сведения об утвержденном типе и действующей поверке.
Какой документ запросить у поставщика?
Укажите цель применения. В зависимости от нее могут потребоваться паспорт, декларация или сертификат соответствия, сертификат партии, индивидуальный сертификат, сведения о калибровке либо поверке. Одного универсального документа для всех лабораторий и всех видов посуды нет.
Где купить мерную лабораторную посуду
В нашем интернет-магазине можно подобрать мерные колбы разных объемов, исполнений и классов точности. Отдельно представлены стеклянные мерные колбы 1-го класса точности по ГОСТ 1770-74.
Для измерения и дозирования жидкостей доступны мерные цилиндры, мерные пипетки и лабораторные бюретки. Для смешивания, нагревания и приблизительной оценки объема можно посмотреть лабораторные стаканы и кружки.
Перед заказом сообщите специалисту вид операции, требуемый объем, класс точности, стандарт, цену деления, материал и перечень необходимых документов. Это поможет подобрать изделие, соответствующее не только размеру, но и методике измерений.
Подробнее об устройстве и применении одного из основных видов мерной посуды читайте в статье «Мерная колба: назначение, виды и правила использования».
Важно: приоритет имеют требования применяемой методики, системы качества и действующей нормативной документации. Перед использованием проверьте маркировку конкретного изделия, сопроводительные документы и установленный порядок метрологического контроля.
