Какие катетеры рассматриваются в статьеЧто означает обозначение GТаблица размеров и цветов внутривенных катетеровПочему каждый размер имеет свой цветКак цвет связан с диаметром катетераЧто важнее наружный или внутренний диаметрКак длина влияет на скорость потокаОриентировочный выбор размера по клинической задачеКатетер 14G оранжевыйКатетер 16G серыйКатетер 17G белыйКатетер 18G зеленыйКатетер 20G розовыйКатетер 22G синийКатетер 24G желтыйКатетер 26G фиолетовыйМожно ли выбирать катетер только по возрасту пациентаКатетер с портом или без портаПочему размер не гарантирует пригодность для контрастного инжектораКак составить ассортимент катетеров для медицинской организацииЧто проверить при приемке внутривенных катетеровТипичные ошибки при выборе размераЧастые вопросыГде купить внутривенные катетеры разных размеровПохожие статьи блогаПериферические внутривенные катетеры выпускаются с разным наружным диаметром и длиной. Чтобы медицинский работник мог быстрее различать распространенные размеры, производители используют буквенно-цифровую маркировку Gauge и цветовую идентификацию корпуса или крыльев. Например, катетер 20G обычно имеет розовый цвет, 22G — синий, а 24G — желтый.
Однако выбирать изделие только по цвету нельзя. Необходимо учитывать обозначение G на упаковке, наружный диаметр, длину канюли, предполагаемую скорость потока, свойства вводимого раствора, состояние вены и требования инструкции производителя. Даже два катетера одного калибра могут иметь разную длину и пропускную способность.
В этой статье рассмотрены размеры и цвета периферических внутривенных катетеров, принцип маркировки Gauge и основные параметры, которые следует сопоставлять при закупке изделий для медицинской организации.
Важно: материал предназначен для информационного сопровождения выбора медицинских изделий. Решение о типе и размере венозного доступа принимает квалифицированный медицинский специалист с учетом назначения врача, состояния пациента, применяемого препарата и локального клинического протокола.
Какие катетеры рассматриваются в статье
Речь идет о коротких периферических внутривенных катетерах, которые вводятся в вену с помощью иглы-проводника. После пункции металлическая игла удаляется, а гибкая канюля остается в сосуде и используется для инфузионной терапии.
Такой катетер следует отличать от других изделий:
- центрального венозного катетера — он предназначен для доступа к центральным венам и имеет другие конструкцию, длину и правила применения;

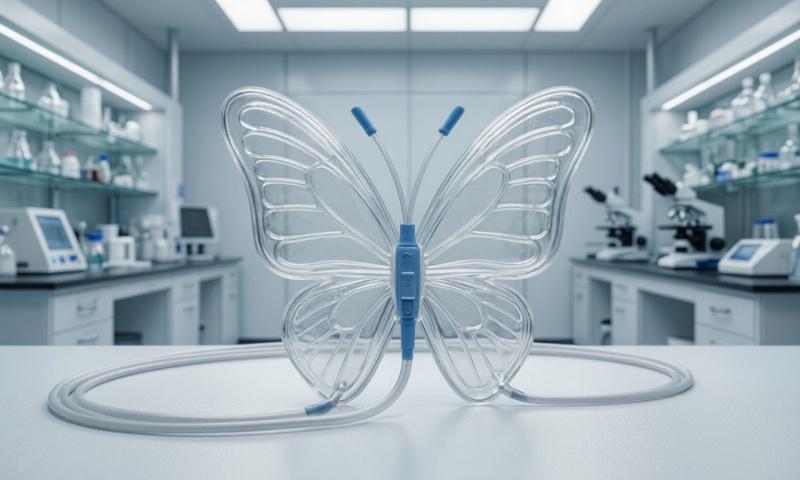

- иглы-бабочки — ее металлическая игла остается в месте пункции на время кратковременной манипуляции;
- урологического катетера — он используется для отведения мочи и не относится к внутривенному доступу;
- удлинительной линии — она соединяет венозный доступ с инфузионной системой или другим оборудованием, но сама не вводится в вену.
Цветовые таблицы для игл, катетеров-бабочек и периферических венозных катетеров нельзя автоматически считать взаимозаменяемыми. Перед применением всегда проверяют наименование и назначение изделия на индивидуальной упаковке.
Что означает обозначение G
Буква G означает Gauge — калибр изделия. В этой системе число связано с наружным диаметром обратно: чем меньше значение G, тем толще катетер.
- 14G толще, чем 18G;
- 18G толще, чем 20G;
- 20G толще, чем 22G;
- 24G и 26G относятся к наиболее тонким распространенным периферическим катетерам.
Поэтому выражение «большой размер» может быть неоднозначным. Катетер с большим числом Gauge имеет меньший наружный диаметр. В заявках и спецификациях лучше одновременно указывать калибр, диаметр в миллиметрах и длину.
Таблица размеров и цветов внутривенных катетеров
Ниже приведена распространенная цветовая маркировка периферических внутривенных катетеров. Значения диаметра, длины и скорости потока указаны ориентировочно: точные характеристики необходимо брать из инструкции и карточки конкретной модели.
| Калибр | Распространенный цвет | Типичный наружный диаметр | Распространенная длина | Ориентировочная скорость самотечного потока |
|---|---|---|---|---|
| 14G | Оранжевый | Около 2,0–2,1 мм | 45–50 мм | Примерно 240–300 мл/мин |
| 16G | Серый | Около 1,7 мм | 45–50 мм | Примерно 170–200 мл/мин |
| 17G | Белый | Около 1,5 мм | Около 45 мм | Примерно 120–140 мл/мин |
| 18G | Зеленый | Около 1,2–1,3 мм | 32–45 мм | Примерно 75–105 мл/мин |
| 20G | Розовый | Около 1,0–1,1 мм | 25–33 мм | Примерно 50–65 мл/мин |
| 22G | Синий | Около 0,8–0,9 мм | Около 25 мм | Примерно 28–36 мл/мин |
| 24G | Желтый | Около 0,7 мм | Около 19 мм | Примерно 18–24 мл/мин |
| 26G | Фиолетовый | Около 0,6 мм | Около 19 мм | Примерно 10–15 мл/мин |
Таблица помогает понять общий принцип, но не является инструкцией по применению конкретного медицинского изделия. Например, один производитель может выпускать катетер 18G длиной 32 мм, а другой — 45 мм. Из-за различий длины, внутреннего диаметра, материала и конструкции фактическая скорость потока будет отличаться.
Почему каждый размер имеет свой цвет
Цветовая маркировка позволяет быстро распознавать калибр в процедурном кабинете, операционной, отделении интенсивной терапии или укладке экстренной помощи. Она уменьшает время визуального поиска, но не заменяет чтение маркировки.
Цвет может быть нанесен на разные элементы:
- крылья катетера;
- корпус павильона;
- крышку дополнительного порта;
- часть защитного футляра;
- индивидуальную упаковку.
Профильный стандарт ISO 10555-5 устанавливает требования к стерильным одноразовым периферическим внутрисосудистым катетерам, вводимым по игле, включая цветовую идентификацию. Тем не менее при приемке и перед процедурой следует проверять не оттенок пластика, а полное обозначение размера на упаковке.
Почему нельзя ориентироваться только на цвет
Освещение, прозрачная упаковка и оттенок материала могут искажать восприятие. Кроме того, в одном рабочем наборе могут находиться иглы, катетеры-бабочки и канюли с разными системами цветовой идентификации. Безопасный порядок — сверить:
- название изделия;
- обозначение Gauge;
- диаметр и длину в миллиметрах;
- целостность индивидуальной упаковки;
- срок годности;
- назначение и ограничения из инструкции.
Как цвет связан с диаметром катетера
Для запоминания основных размеров удобно двигаться от толстых катетеров к тонким:
- оранжевый катетер 14G — один из наиболее крупных распространенных размеров;
- серый катетер 16G — крупный калибр;
- белый катетер 17G — промежуточный вариант, присутствующий не во всех линейках;
- зеленый катетер 18G — крупный универсальный калибр для задач, где требуется достаточно высокий поток;
- розовый катетер 20G — распространенный размер для плановой инфузионной терапии;
- синий катетер 22G — более тонкий вариант для небольших или хрупких вен;
- желтый катетер 24G — тонкий катетер для вен малого диаметра;
- фиолетовый катетер 26G — один из наиболее тонких вариантов, доступный не у каждого производителя.
Это описание не означает, что для любой клинической ситуации существует единственный правильный цвет. Выбирают не цвет сам по себе, а изделие, которое обеспечивает назначенную терапию при минимально необходимом травмировании подходящего сосуда.
Что важнее: наружный или внутренний диаметр
Наружный диаметр связан с размером пункции и совместимостью катетера с веной. Внутренний диаметр влияет на просвет, сопротивление и возможную скорость прохождения жидкости. Эти параметры нельзя считать одинаковыми.
У катетеров одного калибра внешний размер близок, но внутренний просвет может различаться из-за:
- толщины стенки канюли;
- материала катетера;
- формы внутреннего канала;
- длины изделия;
- конструкции павильона и дополнительных компонентов.
Поэтому для закупки недостаточно указать только «розовый катетер» или «20G». Если важна производительность доступа, в техническом задании дополнительно фиксируют длину и требуемую скорость потока по документации производителя.
Как длина влияет на скорость потока
При одинаковом внутреннем диаметре более длинная канюля создает большее сопротивление движению жидкости. Следовательно, два катетера 18G разной длины могут обеспечивать разный самотечный поток.
На фактическую скорость также влияют:
- вязкость и температура раствора;
- перепад давления;
- высота расположения инфузионной емкости;
- удлинители и безыгольные коннекторы;
- изгибы и пережатие линии;
- положение конечности;
- состояние катетера и сосуда;
- применение инфузионного насоса или инжектора.
Указанная производителем скорость потока является характеристикой изделия при определенных условиях испытания. Ее нельзя автоматически считать гарантированной скоростью введения препарата конкретному пациенту.
Ориентировочный выбор размера по клинической задаче
В клинической практике обычно стремятся использовать наименьший наружный диаметр и минимальную достаточную длину, которые позволяют безопасно провести назначенную терапию в выбранной вене. Для быстрого введения больших объемов, отдельных компонентов крови или специальных процедур может требоваться более крупный доступ.
| Задача | Часто рассматриваемые калибры | Что необходимо проверить |
|---|---|---|
| Быстрое восполнение объема при неотложных состояниях | 14G–18G | Доступность крупной вены, требуемый поток, возможность установить один или несколько доступов, локальный экстренный протокол |
| Периоперационная инфузионная терапия | 16G–20G | План вмешательства, предполагаемый объем и свойства растворов, состояние вен |
| Переливание крови и ее компонентов | Часто 18G–20G, но возможны другие варианты | Требования к конкретному компоненту, скорость, инструкция катетера и протокол медицинской организации |
| Плановые инфузии и внутривенное введение лекарств | 18G–22G | Характеристики препарата, продолжительность терапии, размер и состояние сосуда |
| Тонкие или хрупкие вены | 22G–24G | Достаточность потока, свойства препарата, качество фиксации и наблюдение за местом доступа |
| Педиатрия и неонатология | Часто 22G–26G | Возраст не является единственным критерием: оцениваются сосуд, масса тела, терапия и требования педиатрического протокола |
| Введение контрастного вещества под давлением | Только размеры и модели, прямо разрешенные производителем | Маркировка power injectable, допустимые давление и поток, вязкость и температура контраста, инструкция инжектора |
Диапазоны в таблице не являются назначением. Например, тонкий катетер может быть достаточен для медленной плановой инфузии, но ограничивать необходимый поток. Более толстая канюля обеспечивает больший просвет, однако ее установка должна соответствовать диаметру и состоянию выбранной вены.
Катетер 14G: оранжевый
Оранжевый периферический катетер 14G имеет большой наружный диаметр и высокую потенциальную пропускную способность. Он может рассматриваться при необходимости быстрого введения значительных объемов жидкости в условиях экстренной помощи, если имеется подходящая вена и это предусмотрено клиническим протоколом.
Такой калибр не используют «с запасом» для обычной плановой инфузии. Большой диаметр повышает требования к сосуду и квалификации специалиста.
Катетер 16G: серый
Серый внутривенный катетер 16G относится к крупным размерам. Он обеспечивает высокий поток и может использоваться в анестезиологии, хирургии, реанимации и экстренной медицине по клиническим показаниям.
При закупке следует проверить фактическую длину: у распространенных моделей она составляет около 45–50 мм, но характеристики конкретного изделия могут отличаться.
Катетер 17G: белый
Белый катетер 17G занимает промежуточное положение между 16G и 18G. Такой калибр встречается не во всех товарных линейках, поэтому медицинской организации важно заранее оценить реальный расход и не включать редкий размер в закупку только ради полного цветового ряда.
Катетер 18G: зеленый
Зеленый внутривенный катетер 18G имеет типичный наружный диаметр около 1,2–1,3 мм. Он обеспечивает сравнительно высокий поток и часто рассматривается для периоперационной терапии, введения значительных объемов растворов и отдельных трансфузионных задач.
В линейках производителей встречаются короткие и удлиненные варианты 18G. Поэтому запрос «зеленый катетер» следует дополнять длиной и требуемой конструкцией.
Катетер 20G: розовый
Розовый катетер 20G — один из наиболее распространенных размеров для плановой периферической инфузионной терапии у взрослых. Типичный наружный диаметр составляет около 1,0–1,1 мм, но точное значение необходимо смотреть в документации.
Популярность 20G не делает его универсальным: при выборе оценивают сосуд, препарат, продолжительность терапии и требуемый поток.
Катетер 22G: синий
Синий внутривенный катетер 22G тоньше 20G и часто рассматривается для небольших, плохо визуализируемых или хрупких вен. Его применимость определяется не возрастом пациента как таковым, а характеристиками сосуда и назначенной терапии.
Из-за меньшего просвета возможная скорость потока ниже, чем у 18G или 20G. Это особенно важно учитывать при срочном введении жидкости или работе с вязкими растворами.
Катетер 24G: желтый
Желтый катетер 24G относится к тонким периферическим катетерам. Типичные изделия имеют наружный диаметр около 0,7 мм и длину около 19 мм. Такой размер может применяться для вен малого диаметра, в том числе в педиатрической и неонатальной практике, по решению медицинского специалиста.
Малый диаметр ограничивает поток. До процедуры необходимо убедиться, что характеристики катетера соответствуют препарату и требуемому режиму инфузии.
Катетер 26G: фиолетовый
Фиолетовый катетер 26G — один из наиболее тонких вариантов. Он представлен не у всех производителей и предназначен для специальных ситуаций, когда диаметр сосуда не позволяет использовать более крупную канюлю.
Низкая пропускная способность является важным ограничением. Размер выбирают только после сопоставления с назначенной терапией.
Можно ли выбирать катетер только по возрасту пациента
Возраст помогает предварительно оценить вероятный размер сосудов, но не определяет калибр автоматически. У взрослого пациента могут быть тонкие и хрупкие вены, а у подростка — сосуд, допускающий стандартный взрослый размер.
При выборе учитывают совокупность факторов:
- диаметр, глубину и состояние вены;
- возраст и массу тела пациента;
- предполагаемую длительность терапии;
- состав, вязкость, осмолярность и другие свойства назначенного препарата;
- необходимую скорость введения;
- вероятность экстренного увеличения объема инфузии;
- место установки и подвижность конечности;
- инструкцию конкретного медицинского изделия;
- локальные стандартные операционные процедуры.
Катетер с портом или без порта
Калибр и цвет не описывают всю конструкцию изделия. Периферический внутривенный катетер может иметь дополнительный инъекционный порт, крылья для фиксации, защитный механизм иглы или систему контроля крови.
| Конструктивная особенность | Практическое значение | Что проверить при закупке |
|---|---|---|
| Дополнительный порт | Может использоваться для предусмотренного производителем дополнительного введения | Тип клапана, крышку, совместимость с протоколом и ограничения инструкции |
| Крылья | Помогают удерживать и фиксировать изделие | Форму, гибкость и используемую в организации систему фиксации |
| Защитный механизм иглы | Снижает риск случайного укола после извлечения иглы при правильном применении | Способ активации, обучение персонала и признаки срабатывания |
| Клапан контроля крови | Может уменьшать контакт персонала с кровью при установке и подключении | Количество допустимых подключений и правила работы из инструкции |
| Рентгеноконтрастная полоса | Повышает видимость канюли при рентгенологическом исследовании | Наличие и описание в документации производителя |
| Материал канюли | Влияет на механические свойства и поведение изделия в сосуде | PTFE, FEP, полиуретан или другой материал, указанный в документах |
Почему размер не гарантирует пригодность для контрастного инжектора
Распространенная ошибка — считать, что любой катетер 18G или 20G можно использовать для автоматического введения контрастного вещества. Калибр сам по себе не подтверждает такую возможность.
Для инжекторного введения необходимо одновременно проверить:
- наличие у катетера разрешения на введение под давлением;
- предельно допустимое давление;
- максимальный поток для конкретного размера и длины;
- ограничения по вязкости и температуре контраста;
- совместимость удлинителя, коннектора и других компонентов линии;
- требования производителя инжектора;
- локальный протокол отделения лучевой диагностики.
Если в инструкции нет прямого указания на возможность power injection, использовать изделие под высоким давлением только на основании цвета или размера нельзя.
Как составить ассортимент катетеров для медицинской организации
Оптимальный складской набор зависит от профиля учреждения. Процедурному кабинету, детскому отделению, операционному блоку и службе скорой помощи требуется разное соотношение калибров.
| Подразделение | Размеры, на которые стоит обратить внимание | Дополнительные критерии |
|---|---|---|
| Процедурный кабинет | 18G, 20G, 22G, ограниченный запас 24G | Частота плановых инфузий, типичные свойства препаратов, наличие порта |
| Хирургия и анестезиология | 16G, 18G, 20G | Длина, высокий поток, защитный механизм, совместимость с оборудованием |
| Реанимация и экстренная помощь | 14G, 16G, 18G, 20G | Быстрое распознавание размеров, разные длины, надежность фиксации |
| Педиатрия | 22G, 24G, при необходимости 26G | Короткие размеры, особенности фиксации, защита от укола, профиль пациентов |
| Гериатрическое отделение | 20G, 22G, 24G | Хрупкие вены, минимально достаточный калибр, свойства назначенной терапии |
| Лучевая диагностика | Размеры, предусмотренные протоколом исследования | Обязательное подтверждение совместимости с инжектором и требуемым давлением |
Перед закупкой полезно проанализировать фактическое потребление за несколько месяцев. Это покажет, какие размеры формируют основной расход, а какие нужны как резерв. Редкие калибры не следует заказывать в равном количестве с наиболее востребованными только ради полного ассортимента.
Что проверить при приемке внутривенных катетеров
- Наименование и назначение. На упаковке должно быть понятно, что это периферический внутривенный катетер, а не игла другого типа.
- Калибр. Значение G сверяют с заявкой и товаросопроводительными документами.
- Диаметр и длина. Миллиметровые размеры должны соответствовать спецификации.
- Цветовая маркировка. Цвет сравнивают с обозначением калибра, но не используют как единственный критерий.
- Комплектация. Проверяют наличие порта, крыльев, защитного механизма и других заказанных элементов.
- Стерильная упаковка. Она должна быть сухой, герметичной и без проколов или следов вскрытия.
- Срок годности. Оценивают остаточный срок с учетом скорости расходования партии.
- Номер партии. Данные сохраняют для прослеживаемости.
- Документация. Сверяют регистрационное удостоверение, инструкцию и вариант исполнения.
- Количество. Проверяют число индивидуальных изделий и упаковок.
Типичные ошибки при выборе размера
Считать, что большее число G означает больший диаметр
В Gauge-системе зависимость обратная: 16G толще 22G. Чтобы избежать ошибок, в спецификации дополнительно указывают диаметр в миллиметрах.
Заказывать катетеры только по цвету
Цвет предназначен для быстрой идентификации. Юридически и технически значимыми остаются маркировка, вариант исполнения и сведения в документации.
Считать все катетеры одного калибра одинаковыми
У моделей одного размера могут различаться длина, внутренний просвет, скорость потока, материал, порт и защитный механизм.
Выбирать самый крупный диаметр «на всякий случай»
Калибр должен соответствовать сосуду и назначенной терапии. Необоснованно крупный катетер не является универсально лучшим решением.
Не учитывать длину
Длина влияет на устойчивость положения в сосуде и сопротивление потоку. Запись одного значения Gauge не дает полной характеристики изделия.
Путать катетер и иглу-бабочку
У этих изделий разные конструкция и порядок применения. Совпадение калибра или цвета не делает их взаимозаменяемыми.
Использовать обычный катетер для инжекторного введения
Возможность подачи под давлением должна быть прямо подтверждена производителем всей используемой системы.
Частые вопросы
Какого цвета внутривенный катетер 18G?
Для периферических внутривенных катетеров 18G обычно используется зеленая маркировка. Перед применением необходимо сверить обозначение 18G и размеры в миллиметрах на индивидуальной упаковке.
Розовый катетер — какой размер?
Розовый цвет обычно соответствует катетеру 20G с типичным наружным диаметром около 1,0–1,1 мм. Длина и скорость потока зависят от модели.
Синий катетер — сколько G?
Синий периферический внутривенный катетер обычно имеет размер 22G. Распространенный наружный диаметр составляет около 0,8–0,9 мм.
Какого цвета катетер 24G?
Катетер 24G обычно маркируется желтым цветом. Типичные размеры — около 0,7 мм по наружному диаметру и 19 мм по длине, но данные необходимо сверять с конкретным изделием.
Какой катетер толще: 18G или 20G?
Катетер 18G толще 20G. Чем меньше число Gauge, тем больше наружный диаметр.
Какой катетер тоньше: 22G или 24G?
Катетер 24G тоньше 22G. При этом более тонкий просвет обычно обеспечивает меньшую скорость потока.
Можно ли определить пропускную способность только по калибру?
Нет. На нее влияют внутренний диаметр, длина, конструкция, вязкость жидкости, давление и дополнительные компоненты инфузионной линии. Используют значение из инструкции производителя.
Какой размер катетера подходит ребенку?
Единого размера для всех детей нет. Часто рассматриваются 22G–26G, но решение зависит от возраста, массы тела, диаметра вены, назначенного препарата и требуемой скорости введения. Катетер выбирает медицинский специалист.
Какой катетер выбрать для переливания крови?
Выбор зависит от компонента крови, срочности и требуемой скорости, состояния вен и локального протокола. Часто применяются 18G–20G, однако это не исключает другие размеры при наличии клинического обоснования.
Можно ли повторно стерилизовать внутривенный катетер?
Нет. Стерильные периферические катетеры предназначены для однократного применения. Изделие с поврежденной или вскрытой упаковкой использовать нельзя.
Где купить внутривенные катетеры разных размеров
В интернет-магазине 5Drops представлены периферические внутривенные катетеры распространенных размеров: 16G, 17G, 18G, 20G, 22G и 24G. Изделия можно подобрать для медицинских организаций, процедурных кабинетов, стационаров и других профессиональных покупателей.
Для комплексной закупки также можно посмотреть инфузионные системы и принадлежности и иглы-бабочки.
Перед оформлением заказа рекомендуется сообщить специалисту отдела продаж:
- необходимые калибры;
- диаметр и длину каждого варианта;
- требуемое количество в упаковке;
- наличие дополнительного порта и крыльев;
- необходимость защитного механизма;
- требования к скорости потока;
- необходимость применения с инжектором или специальным оборудованием;
- требования к регистрационным и сопроводительным документам.
Подробный порядок подготовки, установки и наблюдения за венозным доступом рассмотрен в отдельном материале: правила постановки катетера и ухода за ним.
Важно: внутривенные катетеры предназначены для профессионального медицинского применения. Статья не заменяет инструкцию производителя, назначение врача, обучение медицинского персонала и локальные клинические протоколы.
