Для небольших лабораторий и периодической обработки проб удобным решением может стать ротационный испаритель с колбой на 2 литра. Такой формат подходит для исследовательских, химических, фармацевтических, биотехнологических, пищевых и учебных лабораторий.
В интернет-магазине 5Drops представлен готовый комплект: ротационный испаритель «МАЛЫШ» на 2 литра с вакуумным водоструйным насосом 5Drops 3A. Комплект позволяет приобрести совместимые основные компоненты одной системой, не подбирая испаритель и источник вакуума отдельно.
Что такое ротационный испаритель
Ротационный испаритель предназначен для контролируемого удаления летучего компонента из раствора. В отличие от обычной перегонки, испарительная колба постоянно вращается и частично погружена в нагревательную баню.
Во время вращения раствор распределяется по внутренней поверхности колбы тонким слоем. Площадь испарения увеличивается, жидкость равномернее прогревается, а риск локального перегрева и резкого вскипания уменьшается.
Вакуумный насос снижает давление внутри системы. При пониженном давлении температура кипения растворителя становится ниже, поэтому его можно удалить без чрезмерного нагревания исследуемого вещества. Образовавшиеся пары направляются в холодильник, конденсируются и собираются в приёмной колбе.
Как работает роторный испаритель
Рабочий процесс состоит из нескольких последовательных этапов.
- Исследуемый раствор помещают в испарительную колбу.
- Колбу закрепляют на вращающем механизме и частично погружают в нагревательную баню.
- После запуска привода колба начинает вращаться, а жидкость распределяется по её стенкам тонкой плёнкой.
- Вакуумный насос удаляет воздух из герметичной системы и снижает давление.
- Пары растворителя поступают в холодильник, охлаждаются и конденсируются.
- Сконденсированный растворитель стекает в приёмную колбу, а исходный раствор постепенно концентрируется.
Температуру водяной бани и скорость вращения подбирают с учётом свойств растворителя, концентрации раствора и требуемой производительности.
Таким образом, в одном процессе объединяются четыре фактора:
- вращение испарительной колбы;
- контролируемый нагрев;
- создание пониженного давления;
- охлаждение и конденсация паров.
Для каких задач применяется ротационный испаритель
Ротационные испарители используются как в исследовательских лабораториях, так и на небольших производственных участках.
В химических лабораториях оборудование применяют для удаления органических растворителей из реакционных смесей, концентрирования растворов, очистки веществ и подготовки продуктов синтеза к следующим стадиям.
В фармацевтике и биотехнологиях роторный испаритель может использоваться при работе с экстрактами, биологическими жидкостями и веществами, чувствительными к продолжительному воздействию высокой температуры.
В пищевых технологиях оборудование применяют при исследовании ароматических компонентов, экстрактов, эссенций и других жидких продуктов.
В аналитических лабораториях испаритель помогает концентрировать пробу перед последующим исследованием. Оборудование также востребовано в экологических исследованиях при подготовке проб воды и почвы.
Наиболее распространённые операции:
- выпаривание и возврат растворителя;
- концентрирование растворов и экстрактов;
- удаление летучих компонентов;
- вакуумная перегонка;
- подготовка лабораторных проб;
- осушение продуктов синтеза;
- разделение компонентов с различной летучестью.
Конкретный режим необходимо подбирать с учётом температуры кипения растворителя, его химической активности, требуемого остаточного давления и эффективности охлаждения.
Почему выбирают испаритель на 2 литра
Испаритель на 2 литра занимает промежуточное положение между малогабаритными приборами для небольших аналитических проб и более крупным производственным оборудованием.
Такой объём подходит лабораториям, которым необходимо регулярно обрабатывать средние партии растворов, но не требуется установка на 5, 10, 20 или 50 литров.
При этом номинальный объём колбы не следует воспринимать как рекомендуемый объём разовой загрузки. Для предотвращения перелива, интенсивного пенообразования и попадания жидкости в холодильник колбу обычно заполняют только частично. В руководстве RE-52AA рекомендуется не превышать 50% объёма испарительной колбы.
Испаритель на 2 литра может подойти:
- исследовательским и аналитическим лабораториям;
- небольшим химическим производствам;
- фармацевтическим и косметическим лабораториям;
- учебным организациям;
- предприятиям, работающим с экстрактами;
- лабораториям контроля качества.
При выборе необходимо учитывать не только объём колбы, но и производительность вакуумного насоса, характеристики растворителей, температуру охлаждающей жидкости и планируемую продолжительность работы.

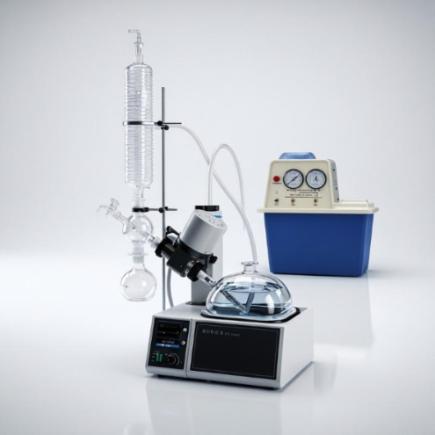

Что входит в комплект «МАЛЫШ» с насосом 5Drops 3A
Предлагаемый комплект состоит из двух основных частей:
- Ротационного испарителя «МАЛЫШ» RE-52AA с номинальным объёмом 2 литра.
- Вакуумного водоструйного насоса 5Drops 3A.
Испаритель включает вращающий механизм, нагревательную баню, холодильник, испарительную и приёмную колбы, штатив и элементы соединения.
Согласно паспорту RE-52AA, потребляемая мощность испарителя составляет 1050 Вт, мощность привода — 40 Вт, а диапазон регулирования скорости вращения — от 0 до 150 оборотов в минуту. Нагревательная баня имеет мощность 1000 Вт и диапазон регулирования температуры от 22 до 100 °C.
Основные характеристики вакуумного насоса 5Drops 3A
| Параметр | Значение |
|---|---|
| Мощность | 180 Вт |
| Скорость откачки | 10 л/мин |
| Достижимый вакуум | 0,098 МПа |
| Объём ёмкости для воды | 15 л |
| Рабочая температура | от +3 до +40 °C |
| Регулирование глубины вакуума | не предусмотрено |
Насос использует воду как рабочую жидкость и обеспечивает её циркуляцию внутри собственной ёмкости. Благодаря этому для создания вакуума не требуется постоянный расход водопроводной воды.
Зачем ротационному испарителю вакуумный насос
Сам по себе ротационный испаритель обеспечивает нагрев и вращение колбы, но для полноценной работы при пониженном давлении необходим вакуумный насос.
Насос позволяет снизить давление внутри герметичной системы. Чем ниже давление, тем при меньшей температуре может происходить кипение растворителя. Это особенно важно при работе с соединениями, которые могут разлагаться, окисляться или терять свойства при сильном нагревании.
При выборе вакуумного насоса учитывают:
- требуемую глубину вакуума;
- скорость откачки;
- химическую стойкость контактирующих материалов;
- объём системы;
- необходимость точной регулировки давления;
- продолжительность непрерывной работы.
Водоструйный насос 5Drops 3A подходит для типовых задач выпаривания, перегонки, вакуумной фильтрации, осушения и дегазации. При этом конструкцией насоса не предусмотрено управление глубиной вакуума.
Поэтому данный комплект рассчитан прежде всего на процессы, где достаточно базового источника разрежения и не требуется автоматическое поддержание строго заданного остаточного давления.
Для работы с растворителями, чувствительными к небольшим изменениям давления, или для воспроизводимых методик может потребоваться отдельный вакуумный регулятор либо насос с возможностью регулирования.
Почему важно правильно организовать охлаждение
Вакуумный насос отвечает за снижение давления, но не за охлаждение паров. Для их конденсации необходимо обеспечить циркуляцию охлаждающей жидкости через холодильник испарителя.
Самый простой вариант — подключение к проточной воде. Однако температура водопроводной воды может меняться в зависимости от сезона, а постоянный расход воды увеличивает эксплуатационные затраты.
При регулярной эксплуатации вместо проточной воды можно использовать лабораторный термостат-чиллер. Он обеспечивает циркуляцию охлаждающей жидкости по замкнутому контуру и помогает поддерживать более стабильную температуру.
Недостаточное охлаждение приводит к тому, что часть растворителя не успевает конденсироваться. Пары могут попадать дальше в вакуумную линию, снижать эффективность процесса и создавать дополнительную нагрузку на насос.
Как выбрать ротационный испаритель
Перед покупкой оборудования рекомендуется определить будущие условия эксплуатации.
Объём обрабатываемых растворов
Для небольших аналитических проб могут использоваться колбы малого объёма. Для регулярной обработки партий объёмом в несколько сотен миллилитров удобнее модель с испарительной колбой на 2 литра.
Тип растворителей
Необходимо учитывать температуру кипения, химическую активность и совместимость растворителя со стеклом, уплотнениями, шлангами и материалами вакуумного насоса.
Требуемый вакуум
Для стандартного выпаривания может быть достаточно водоструйного насоса. Для процессов, требующих глубокого или точно контролируемого вакуума, рассматривают мембранные либо другие специализированные насосы с регулированием давления.
Система охлаждения
Следует заранее решить, будет ли холодильник подключаться к проточной воде или к отдельному циркуляционному охладителю.
Доступность комплектующих
Испарительные и приёмные колбы, уплотнители, стеклянные соединительные элементы и вакуумные шланги относятся к компонентам, которые могут потребовать замены. Поэтому перед покупкой полезно проверить наличие совместимых запасных частей.
Условия установки
Оборудование устанавливают на ровную устойчивую поверхность в хорошо проветриваемом помещении. Необходимо предусмотреть место для испарителя, насоса, охлаждающей системы и безопасного размещения шлангов.
Типичные ошибки при эксплуатации
- Одна из распространённых ошибок — чрезмерное заполнение испарительной колбы. При вращении и снижении давления жидкость может вспениться или попасть в холодильник.
- Вторая ошибка — слишком быстрое создание вакуума. Давление следует снижать постепенно, наблюдая за поведением раствора.
- Третья ошибка — недостаточное охлаждение холодильника. Нагревательная баня, вакуум и скорость вращения должны быть согласованы с температурой охлаждающей жидкости.
- Также необходимо следить за герметичностью соединений. Загрязнённые или повреждённые уплотнения, неподходящие шланги и неплотно установленные шлифы приводят к утечкам воздуха и не позволяют получить требуемый вакуум.
- После завершения работы стеклянные компоненты следует очистить от остатков раствора, а уплотнения и вакуумные шланги — осмотреть на наличие загрязнений, деформации и повреждений.
Кому подойдёт комплект «МАЛЫШ» на 2 литра
Комплект с водоструйным насосом можно рассматривать как готовое базовое решение для лаборатории, которой требуется выполнять типовые процессы вакуумного выпаривания без отдельного подбора насоса.
Он подойдёт для периодического удаления растворителей, концентрирования проб, обработки экстрактов, подготовки продуктов органического синтеза и других процессов, не требующих автоматического контроля вакуума.
Основные преимущества комплекта:
- испаритель и насос приобретаются одновременно;
- насос рассчитан на производительность 10 л/мин;
- вода используется в циркуляционном режиме;
- испаритель имеет регулируемую скорость вращения;
- температура нагревательной бани регулируется;
- оборудование работает от стандартной сети 220 В.
Комплект может быть недостаточен для процессов, где необходимы очень глубокий вакуум, высокая точность поддержания давления, автоматизированное управление или обработка крупных производственных партий.
Частые вопросы
Ротационный и роторный испаритель — это одно и то же?
Да. Оба названия используются для обозначения оборудования, в котором испарительная колба вращается во время нагревания и вакуумирования. В технической документации и каталогах встречаются оба варианта.
Можно ли использовать испаритель без вакуумного насоса?
В отдельных случаях испарение возможно при атмосферном давлении, однако основное преимущество ротационного испарителя связано именно с работой под вакуумом. Для эффективного снижения температуры кипения растворителя требуется насос.
Входит ли насос в рассматриваемый комплект?
Да. В комплект входят испаритель «МАЛЫШ» на 2 литра и водоструйный вакуумный насос 5Drops 3A.
Можно ли регулировать вакуум насосом 5Drops 3A?
Встроенный контроль глубины вакуума в данной модели не предусмотрен. Для точной регулировки потребуется дополнительное оборудование или насос другого типа.
Нужно ли подключать холодильник к воде?
Для конденсации паров через холодильник должна проходить охлаждающая жидкость. Можно использовать проточную воду или отдельный термостат-чиллер.
Какой объём раствора можно заливать в колбу на 2 литра?
Объём загрузки зависит от свойств раствора и склонности к пенообразованию. В руководстве RE-52AA рекомендуется не заполнять колбу более чем наполовину.
Где купить ротационный испаритель на 2 литра
В интернет-магазине 5Drops можно заказать ротационный испаритель «МАЛЫШ» на 2 литра в комплекте с вакуумным насосом 5Drops 3A.
Компания работает с физическими лицами, индивидуальными предпринимателями, юридическими лицами и бюджетными организациями. Актуальную стоимость, наличие оборудования и условия доставки в ваш регион можно уточнить на странице товара или у специалистов магазина.
Перед оформлением заказа рекомендуется сообщить менеджеру, с какими растворителями, объёмами и процессами планируется работать. Это позволит проверить соответствие комплекта поставленной задаче и при необходимости подобрать систему охлаждения, вакуумные шланги и дополнительные комплектующие.
Посмотреть характеристики и заказать ротационный испаритель «МАЛЫШ» с вакуумным насосом
