Для чего нужен промышленный роторный испарительВ каких отраслях применяют испарители на 50 лЧем установка на 50 л отличается от лабораторного испарителяОсобенности Industrial Vapor на 50 лСколько раствора можно загружать в колбу на 50 лЧто означает взрывозащищённое исполнениеКак подобрать вакуумный насосЗачем испарителю нужен чиллерЧто подготовить перед установкойОт чего зависит реальная производительностьТипичные ошибки при выборе установкиКак сформировать техническое задание поставщикуЧастые вопросыГде купить взрывозащищённый роторный испаритель на 50 лПохожие статьи блога
Переход от лабораторных экспериментов к опытному или мелкосерийному производству требует оборудования, способного обрабатывать увеличенные объёмы без потери управляемости процесса. Если настольные испарители рассчитаны преимущественно на исследовательские задачи и небольшие партии, то промышленный роторный испаритель на 50 л позволяет выполнять вакуумное упаривание, концентрирование и возврат растворителей уже в пилотном масштабе.
Такие установки востребованы в химической, фармацевтической, биотехнологической, пищевой и косметической промышленности. Особенно внимательно следует подходить к выбору оборудования для работы с летучими и пожароопасными растворителями. В подобных процессах может потребоваться ротационный испаритель во взрывозащищённом исполнении, совместимый с требованиями конкретного производственного помещения.
Рассмотрим, для каких задач подходит испарительная колба объёмом 50 л, чем промышленная установка отличается от лабораторных моделей и какое вспомогательное оборудование необходимо предусмотреть до покупки.
Для чего нужен промышленный роторный испаритель
Основная задача роторного испарителя — контролируемое удаление летучего компонента из жидкой смеси. Процесс проходит при сочетании трёх факторов:
- Испарительная колба вращается и распределяет жидкость по внутренней поверхности тонкой плёнкой.
- Нагревательная ванна передаёт смеси необходимое количество тепла.
- Вакуумная система снижает давление и, соответственно, температуру кипения растворителя.
Образующиеся пары направляются в конденсатор. После охлаждения растворитель переходит обратно в жидкое состояние и собирается в приёмной колбе. В испарительной колбе при этом остаётся более концентрированный продукт.
Ротационный испаритель на 50 литров может использоваться для следующих операций:
- концентрирование экстрактов и технологических растворов;
- отгонка органических растворителей;
- регенерация растворителя для повторного применения;
- вакуумная перегонка жидких смесей;
- удаление летучих компонентов из продукта;
- обработка термочувствительных веществ;
- подготовка промежуточного продукта к последующей сушке, очистке или кристаллизации;
- масштабирование процесса, ранее отработанного на лабораторной установке.
В отличие от реактора, роторный испаритель прежде всего предназначен для интенсивного удаления растворителя. Если технологическая задача заключается в длительном синтезе, смешивании реагентов или проведении реакции под контролируемой атмосферой, следует также рассмотреть реакторное оборудование.
В каких отраслях применяют испарители на 50 л
Химическое производство
На химических предприятиях роторный испаритель применяют для концентрирования растворов, возврата растворителей, обработки продуктов синтеза и вакуумной дистилляции. Установка на 50 л может стать промежуточным звеном между лабораторной разработкой и более крупным промышленным выпарным оборудованием.
Фармацевтическая и биотехнологическая отрасль
Работа под пониженным давлением позволяет удалять растворитель при более низкой температуре. Это особенно важно для экстрактов, промежуточных фармацевтических продуктов и других сред, свойства которых могут изменяться при интенсивном или продолжительном нагревании.
Производство растительных экстрактов
Испаритель используют после стадии экстракции для удаления части растворителя и повышения концентрации целевых компонентов. При выборе режима необходимо учитывать склонность экстракта к пенообразованию, увеличению вязкости и образованию отложений на стенках колбы.
Косметическая и парфюмерная промышленность
Оборудование может применяться при обработке ароматических композиций, растительных вытяжек и функциональных компонентов. Вакуумное упаривание помогает уменьшить тепловую нагрузку на продукт, однако режим подбирается индивидуально с учётом летучести всех компонентов смеси.
Пищевые технологии
Ротационное упаривание востребовано при разработке концентратов, ароматических экстрактов и экспериментальных рецептур. Материалы контактирующих частей, режим очистки и возможность применения оборудования в конкретном пищевом процессе необходимо оценивать отдельно.
Чем установка на 50 л отличается от лабораторного испарителя
Увеличенная колба — не единственное отличие промышленной модели. При переходе к объёму 50 л возрастают требования ко всей системе: нагреву, охлаждению, вакуумному насосу, герметичности соединений и организации рабочего пространства.
| Параметр | Небольшой лабораторный испаритель | Промышленный испаритель на 50 л |
|---|---|---|
| Основные задачи | Аналитические работы, исследования, небольшие серии | Пилотные процессы и мелкосерийное производство |
| Объём испарительной колбы | Обычно 1–5 л | 50 л |
| Приёмная колба | Небольшой объём | До 20 л у рассматриваемой модели |
| Размещение | Лабораторный стол или компактная стойка | Напольная установка и отдельная рабочая зона |
| Мощность нагрева | Сравнительно небольшая | 8000 Вт у Industrial Vapor |
| Электропитание | Часто только 220 В | Для разных узлов могут требоваться 220 и 380 В |
| Охлаждение | Иногда достаточно проточной воды | Обычно требуется расчёт полноценного контура охлаждения |
| Требования к вакууму | Небольшой объём вакуумируемой системы | Повышенная паровая нагрузка и большой внутренний объём |
| Обслуживание | Простые операции с небольшими колбами | Необходим регламент работы с крупным стеклом и тяжёлыми узлами |
При выборе нельзя ориентироваться только на номинальный объём колбы. Необходимо оценить весь технологический цикл: сколько смеси поступает за смену, сколько времени занимает одна операция, какой растворитель отгоняется и куда направляется полученный дистиллят.
Особенности Industrial Vapor на 50 л

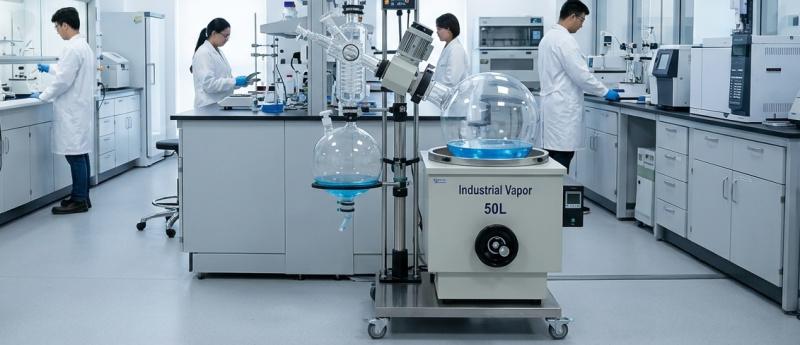

Представленный в каталоге 5Drops взрывозащищённый роторный испаритель Industrial Vapor на 50 л предназначен для лабораторных, опытно-промышленных и производственных процессов.
Основные характеристики модели:
| Характеристика | Значение |
|---|---|
| Модель | EXR5003KE |
| Исполнение | Взрывозащищённое |
| Объём испарительной колбы | 50 л |
| Объём приёмной колбы | 20 л |
| Скорость вращения | 0–120 об/мин |
| Мощность роторного двигателя | 180 Вт |
| Мощность нагрева | 8000 Вт |
| Диапазон температуры | От комнатной температуры до 180 °C |
| Точность контроля температуры | ±1 °C |
| Указанный вакуум | 0,095 МПа |
| Ход подъёма ванны | 180 мм |
| Объём нагревательной ванны | Около 76 л |
| Площадь конденсации | 1,44 м² |
| Исполнение конденсатора | Основной и вспомогательный |
| Питание роторного блока | 220 В, 50 Гц |
| Питание нагревательной ванны | 380 В, 50 Гц |
| Размер основания | Около 1330 × 730 мм |
| Общая высота | Около 2340 мм |
Испарительная колба на 50 л позволяет обрабатывать крупные партии по сравнению с настольными моделями. Приёмная колба объёмом 20 л рассчитана на сбор значительного количества сконденсированного растворителя, а двойной конденсатор помогает отводить повышенную паровую нагрузку.
Диапазон скорости от 0 до 120 об/мин даёт возможность адаптировать вращение к вязкости и поведению продукта. Температура нагревательной ванны регулируется до 180 °C, но рабочее значение всегда должно определяться свойствами теплоносителя, растворителя и концентрируемого вещества.
Сколько раствора можно загружать в колбу на 50 л
Номинальный объём испарительной колбы не означает, что в неё следует заливать 50 л продукта. Во время вращения жидкость перемещается по стенкам, а при создании вакуума может интенсивно кипеть, пениться или увеличиваться в объёме.
Фактическая загрузка зависит от:
- состава смеси;
- температуры кипения растворителя;
- склонности продукта к вспениванию;
- вязкости;
- содержания твёрдых частиц;
- выбранной скорости вращения;
- скорости снижения давления;
- требований инструкции производителя.
При масштабировании процесса желательно начинать с неполной загрузки и постепенно уточнять режим. Если лабораторная методика была отработана на колбе 2 или 5 л, простое пропорциональное увеличение температуры, вакуума и времени не гарантирует такой же результат на установке 50 л.
Что означает взрывозащищённое исполнение
Взрывозащищённый роторный испаритель выбирают для процессов, связанных с летучими горючими растворителями и возможностью образования пожароопасной паровоздушной среды.
При этом обозначение «взрывозащищённый» нельзя понимать как полное отсутствие риска или разрешение работать с любыми веществами в любых помещениях. Безопасность зависит не только от конструкции испарителя, но и от всего технологического участка.
До ввода оборудования в эксплуатацию необходимо проверить:
- маркировку и документы на конкретную комплектацию;
- допустимость применения в установленной на объекте взрывоопасной зоне;
- характеристики электродвигателей и электрических компонентов;
- соответствие вакуумного насоса условиям процесса;
- организацию вентиляции;
- наличие заземления;
- химическую стойкость шлангов, уплотнений и других контактирующих материалов;
- порядок отвода или улавливания несконденсировавшихся паров;
- требования локальной промышленной и пожарной безопасности.
Вакуумный насос, чиллер и другие подключаемые устройства также должны соответствовать условиям эксплуатации. Использование взрывозащищённого испарителя вместе с неподходящим вспомогательным оборудованием не делает всю установку автоматически взрывозащищённой.
Перед покупкой рекомендуется запросить техническую документацию и сопоставить её с проектными требованиями предприятия.
Как подобрать вакуумный насос
Роторный испаритель не создаёт вакуум самостоятельно. Для снижения давления требуется насос, параметры которого соответствуют объёму системы и свойствам отгоняемого растворителя.
При подборе учитывают:
- Требуемое остаточное давление. Оно зависит от температуры кипения растворителя и допустимой температуры продукта.
- Скорость откачки. Насос должен не только удалить воздух при запуске, но и справляться с газовой и паровой нагрузкой во время процесса.
- Химическую стойкость. Материалы мембран, клапанов, масла, шлангов и уплотнений должны быть совместимы с парами растворителя.
- Возможность регулирования вакуума. Плавное изменение давления помогает уменьшить риск резкого вскипания и переброса продукта.
- Защиту насоса. Для снижения попадания паров в насос может потребоваться эффективный конденсатор или дополнительная холодная ловушка.
- Условия по взрывозащите. Насос необходимо оценивать как часть единой технологической системы.
В зависимости от процесса могут применяться мембранные, водокольцевые или масляные насосы. В каталоге 5Drops представлены, например, диафрагменный насос SUPERPUMP-0,33 3D, водокольцевой насос SH-95A и масляный насос 5Drops 245.
Окончательный выбор следует делать по характеристикам конкретного растворителя и требуемому режиму. Сам факт достижения насосом глубокого вакуума ещё не означает, что он оптимален для ротационного упаривания.
Зачем испарителю нужен чиллер
Производительность установки определяется не только мощностью нагревательной ванны и глубиной вакуума. Если конденсатор не успевает отводить тепло, часть паров не переходит в жидкость и поступает дальше в вакуумную линию.
Это может привести к следующим последствиям:
- снижению возврата растворителя;
- повышенной нагрузке на вакуумный насос;
- загрязнению насоса;
- нестабильности давления;
- увеличению выброса паров;
- снижению общей производительности процесса.
Температуру теплоносителя подбирают с учётом температуры кипения и давления насыщенных паров растворителя. Чем более летучее вещество используется, тем более низкая температура охлаждения может потребоваться.
Для организации циркуляционного охлаждения можно рассмотреть чиллер DLS-20/30 с диапазоном от −30 до +25 °C. Однако пригодность конкретного чиллера необходимо проверять не только по объёму его резервуара. Важны холодопроизводительность при требуемой температуре, расход теплоносителя, гидравлическое сопротивление конденсатора и ожидаемая скорость испарения.
Что подготовить перед установкой
Промышленный испаритель на 50 л нельзя рассматривать как обычный настольный прибор, который достаточно включить в розетку. До доставки оборудования желательно подготовить место и инженерные коммуникации.
Электропитание
У рассматриваемой модели роторный блок подключается к сети 220 В, а нагревательная ванна — к сети 380 В. Необходимо проверить выделенную электрическую мощность, характеристики защитной автоматики, качество заземления и соответствие подключения требованиям помещения.
Рабочее пространство
Высота оборудования составляет около 2340 мм. Следует дополнительно оставить место для монтажа, обслуживания верхних узлов и безопасной работы со стеклянными элементами.
Нужно заранее определить расположение:
- самого испарителя;
- вакуумного насоса;
- охлаждающего термостата;
- вакуумных и охлаждающих шлангов;
- ёмкостей для продукта и собранного растворителя;
- вспомогательных средств загрузки и выгрузки.
Вентиляция
Помещение должно соответствовать требованиям процесса и применяемых веществ. При работе с летучими растворителями необходимо предусмотреть отвод паров, которые не были полностью сконденсированы.
Теплоноситель для ванны
Рабочая жидкость выбирается в зависимости от требуемой температуры. Нельзя использовать теплоноситель при температуре, выходящей за пределы его безопасного рабочего диапазона.
Совместимость соединений
До запуска проверяют диаметры патрубков, шлангов и переходников. Материал всех соединений должен быть устойчив к растворителю, температуре и вакууму.
От чего зависит реальная производительность
Объём колбы не показывает, сколько литров растворителя установка сможет удалить за один час. Фактическая производительность зависит от совокупности параметров:
- природы и температуры кипения растворителя;
- концентрации раствора;
- глубины и стабильности вакуума;
- температуры нагревательной ванны;
- скорости вращения колбы;
- площади и температуры конденсатора;
- производительности чиллера;
- герметичности системы;
- интенсивности пенообразования;
- изменения вязкости продукта по мере концентрирования.
Поэтому производительность желательно оценивать на целевой смеси или на модели, близкой к ней по физическим свойствам. Если требуется гарантированное время обработки партии, поставщику следует предоставить исходный и конечный объём, состав растворителя, желаемую концентрацию и допустимую температуру продукта.
Типичные ошибки при выборе установки
Покупка только по объёму колбы
Две установки на 50 л могут заметно отличаться мощностью нагрева, площадью конденсации, типом подъёма, материалами уплотнений и требованиями к подключению.
Недооценка системы охлаждения
Мощный нагрев без достаточного отвода тепла не ускоряет процесс бесконечно. Если холодильник не справляется, растворитель начинает проходить в вакуумную линию.
Выбор насоса только по глубине вакуума
Кроме предельного давления важны скорость откачки, химическая стойкость и способность работать с остаточными парами растворителя.
Отсутствие запаса места
Промышленная установка требует пространства для обслуживания, замены стекла, подключения шлангов и работы с приёмной колбой.
Ошибочное понимание взрывозащиты
Взрывозащищённое исполнение самого испарителя не заменяет проектирование безопасного участка и проверку всего подключаемого оборудования.
Попытка сразу повторить лабораторный режим
При увеличении масштаба меняются тепло- и массообмен, время прогрева, интенсивность кипения и нагрузка на конденсатор. Режим необходимо адаптировать постепенно.
Как сформировать техническое задание поставщику
Чтобы подобрать испаритель и обвязку без лишних затрат, желательно заранее подготовить следующие данные:
- наименование и состав обрабатываемой смеси;
- используемый растворитель;
- объём одной партии;
- количество партий за смену;
- начальную и конечную концентрацию;
- допустимую температуру продукта;
- требуемое время обработки;
- склонность смеси к пенообразованию;
- необходимость возврата растворителя;
- требования предприятия по взрывозащите;
- доступное электропитание;
- характеристики имеющегося насоса или чиллера.
Чем точнее техническое задание, тем проще проверить, подходит ли испаритель на 50 л или для процесса потребуется другая конфигурация.
Частые вопросы
Роторный и ротационный испаритель — это разные устройства?
Нет. Оба термина обозначают оборудование с вращающейся испарительной колбой. В каталогах и технической документации употребляются оба варианта названия.
Можно ли заливать в колбу все 50 литров?
Номинальная вместимость не равна рекомендуемой рабочей загрузке. Необходим свободный объём для вращения, кипения и возможного пенообразования. Допустимую загрузку определяют по инструкции и результатам отработки процесса.
Можно ли использовать испаритель без вакуумного насоса?
Некоторые жидкости можно испарять при атмосферном давлении, однако основное преимущество роторного испарителя связано с вакуумом. Для контролируемого снижения температуры кипения необходим подходящий насос.
Всегда ли нужен чиллер?
Для конденсации паров требуется циркуляция охлаждающей жидкости. Возможность использования проточной воды зависит от растворителя, температуры воды и нагрузки. Для стабильной производственной работы чаще предусматривают отдельный охлаждающий термостат.
Подходит ли установка для ацетона, этанола и других ЛВЖ?
Возможность применения зависит не только от названия растворителя, но и от его количества, концентрации паров, класса зоны, маркировки оборудования и характеристик всей обвязки. Решение принимается после проверки технической документации и требований объекта.
Можно ли непрерывно подавать раствор во время работы?
Конструкция установки предусматривает отдельные узлы подачи и выпуска, однако допустимый порядок непрерывной или полунепрерывной работы следует уточнить по руководству к конкретной модели. Производительность подачи должна быть согласована со скоростью испарения и конденсации.
Какие запасные части желательно предусмотреть?
Для производственного участка полезно заранее проверить наличие испарительной и приёмной колб, уплотнений, зажимов, вакуумных шлангов и других компонентов, подверженных износу или механическому повреждению.
Где купить взрывозащищённый роторный испаритель на 50 л
В интернет-магазине 5Drops можно заказать промышленный роторный испаритель Industrial Vapor на 50 л во взрывозащищённом исполнении. Компания работает с юридическими лицами, индивидуальными предпринимателями и бюджетными организациями, организует доставку лабораторного оборудования по России.
Перед оформлением заказа рекомендуется направить специалистам описание технологического процесса. Это позволит уточнить совместимость оборудования с используемыми растворителями, подобрать вакуумный насос, систему охлаждения, шланги и необходимые соединительные элементы.
Другие модели и комплектующие представлены в разделе ротационных и роторных испарителей.
Актуальную стоимость, наличие, сроки поставки и состав комплектации можно уточнить на странице товара или у специалистов 5Drops.
