Верхнеприводная мешалка для вязких жидкостей до 20 л: как выбрать

Верхнеприводная мешалка — это лабораторное оборудование для механического перемешивания жидкостей, растворов, суспензий, эмульсий, гелей и других сред. В отличие от магнитной мешалки, вращение передаётся непосредственно на погружённый в продукт вал с перемешивающей насадкой.

Такой принцип позволяет работать с большими объёмами и более вязкими средами, для которых возможностей обычной магнитной мешалки уже недостаточно. Верхнеприводные системы широко применяются в лабораториях, при разработке рецептур и в пилотных технологических процессах. При выборе оборудования следует учитывать не только объём жидкости, но и её вязкость, требуемую скорость вращения, крутящий момент и конструкцию перемешивающей насадки.

Для работы с объёмами до 20 литров в интернет-магазине 5Drops представлена верхнеприводная мешалка 5drops-OSS-30 с цифровым дисплеем и фиксатором лабораторной посуды. Модель рассчитана на перемешивание до 20 литров воды, имеет регулируемую скорость 50–1200 об/мин и максимальный крутящий момент 0,3 Н·м.

Что такое верхнеприводная лабораторная мешалка

Конструкция верхнеприводной мешалки сравнительно проста. Электродвигатель располагается над ёмкостью и вращает закреплённый в патроне вал. На нижней части вала находится перемешивающая насадка — мешальник.

Во время работы насадка погружается непосредственно в жидкость и создаёт поток, обеспечивающий перемещение материала внутри ёмкости.

Типичная установка состоит из:

• электропривода;
• регулятора скорости;
• патрона для фиксации вала;
• стойки;
• основания;
• крепёжного зажима;
• вала;
• перемешивающей насадки;
• при необходимости — держателя или фиксатора ёмкости.

У модели 5drops-OSS-30 используется бесщеточный двигатель постоянного тока, а параметры работы задаются с помощью электронного управления. Также предусмотрен таймер работы от 4 минут до 23 часов 59 минут.

Когда нужна верхнеприводная мешалка

Магнитные мешалки хорошо подходят для многих операций с водоподобными и относительно текучими растворами. Однако с увеличением объёма, вязкости жидкости или сопротивления перемешиванию магнитный якорь может перестать обеспечивать требуемую циркуляцию.

В верхнеприводной системе двигатель механически соединён с валом и мешальником. Это позволяет использовать различные по диаметру и конструкции рабочие органы и подбирать режим под конкретную технологическую задачу.

Верхнеприводную мешалку целесообразно рассматривать, когда необходимо:

• перемешивать несколько литров жидкости;
• работать с растворами повышенной вязкости;
• растворять порошкообразные компоненты;
• поддерживать твёрдые частицы во взвешенном состоянии;
• готовить суспензии;
• получать устойчиво перемешанные эмульсионные системы;
• смешивать гели и сиропообразные продукты;
• контролировать скорость вращения;
• использовать разные типы мешальников для одной установки;
• воспроизводить одинаковый режим перемешивания в нескольких партиях.

Чем верхнеприводная мешалка отличается от магнитной

Главное конструктивное различие заключается в способе передачи вращения.

В магнитной мешалке внутри сосуда находится небольшой магнитный якорь. Электромагнитная система под ёмкостью заставляет его вращаться.

У верхнеприводной мешалки двигатель непосредственно вращает вал с закреплённой на нём насадкой.

Работа с вязкими жидкостями

При повышении вязкости сопротивление вращению увеличивается. Магнитный якорь может начать проскальзывать или полностью сорваться с синхронного вращения.

Для верхнеприводного оборудования способность работать под нагрузкой определяется прежде всего доступным крутящим моментом двигателя и правильно подобранным мешальником.

Работа с большими объёмами

Размер перемешивающей насадки верхнеприводной мешалки можно подобрать под диаметр сосуда и объём жидкости.

Например, модель 5drops-OSS-30 рассчитана на объём до 20 литров воды.

Возможность менять насадки

Для одного привода можно использовать различные перемешивающие элементы.

В каталоге 5Drops представлены пропеллерные, лопастные, турбинные, якорные и другие мешальники для верхнеприводных мешалок.

Как выбрать верхнеприводную мешалку

Одна из частых ошибок — выбирать оборудование только по максимальному объёму.

Маркировка «до 20 литров» не означает, что мешалка одинаково легко перемешает 20 литров воды и 20 литров густого геля.

При подборе необходимо одновременно учитывать несколько характеристик.

1. Максимальный объём перемешивания

Производители обычно указывают максимальный объём применительно к воде или другой низковязкой жидкости.

Для 5drops-OSS-30 максимальная ёмкость перемешивания составляет 20 литров по воде.

Это важное уточнение. Чем выше вязкость продукта и чем больше диаметр мешальника, тем выше сопротивление вращению и нагрузка на двигатель. Поэтому при работе с густыми средами допустимый фактический объём может быть меньше номинального.

2. Вязкость жидкости

Вязкость характеризует сопротивление жидкости течению и взаимному перемещению её слоёв.

Для динамической вязкости лабораторных продуктов часто используется единица мПа·с — миллипаскаль-секунда. Численно 1 мПа·с соответствует 1 сантипуазу (cP).

Для модели 5drops-OSS-30 указана максимальная вязкость 16 000 мПа·с.

При этом максимальную вязкость и максимальный объём нельзя автоматически воспринимать как одну гарантированную рабочую точку.

Для практической эксплуатации рекомендуется:

• при полной загрузке до 20 л — ориентироваться примерно на 10 000–12 000 сП;
• до 16 000 сП — использовать неполную загрузку либо кратковременный режим;
• избегать превышения предельной вязкости, чтобы не перегружать двигатель.

Поэтому при выборе оборудования для густого продукта желательно сообщить поставщику не только вязкость, но и фактический объём партии.

3. Крутящий момент

Крутящий момент показывает способность двигателя вращать вал при сопротивлении со стороны среды.

Для 5drops-OSS-30 максимальный крутящий момент составляет 30 Н·см, или 0,3 Н·м.

Этот параметр особенно важен при:

• работе с вязкими продуктами;
• использовании мешальников большого диаметра;
• перемешивании суспензий;
• увеличении объёма партии;
• работе на низких оборотах с высоким сопротивлением.

Вязкость нельзя точно определить только по показателю нагрузки двигателя: для её измерения применяется вискозиметр. Однако крутящий момент является одним из ключевых параметров при выборе мешалки для конкретной вязкости и объёма.

4. Диапазон скорости вращения

Высокие обороты нужны далеко не всегда.

Разные технологические процессы требуют разных режимов:

• мягкое смешивание — сравнительно низкой скорости;
• растворение компонентов — средней или повышенной;
• создание интенсивной циркуляции — более высокой;
• работа с густой средой и крупным мешальником — зачастую меньших оборотов, но достаточного крутящего момента.

У 5drops-OSS-30 скорость регулируется в диапазоне 50–1200 об/мин.

Цифровое управление позволяет устанавливать необходимый режим и повторять его при работе со следующими партиями продукта.

5. Тип перемешивающей насадки

Одного универсального мешальника, одинаково эффективного для любых продуктов, не существует.

Гидродинамика внутри сосуда сильно зависит от формы рабочего элемента. Перемешивающие насадки могут создавать аксиальный, радиальный или преимущественно тангенциальный поток.

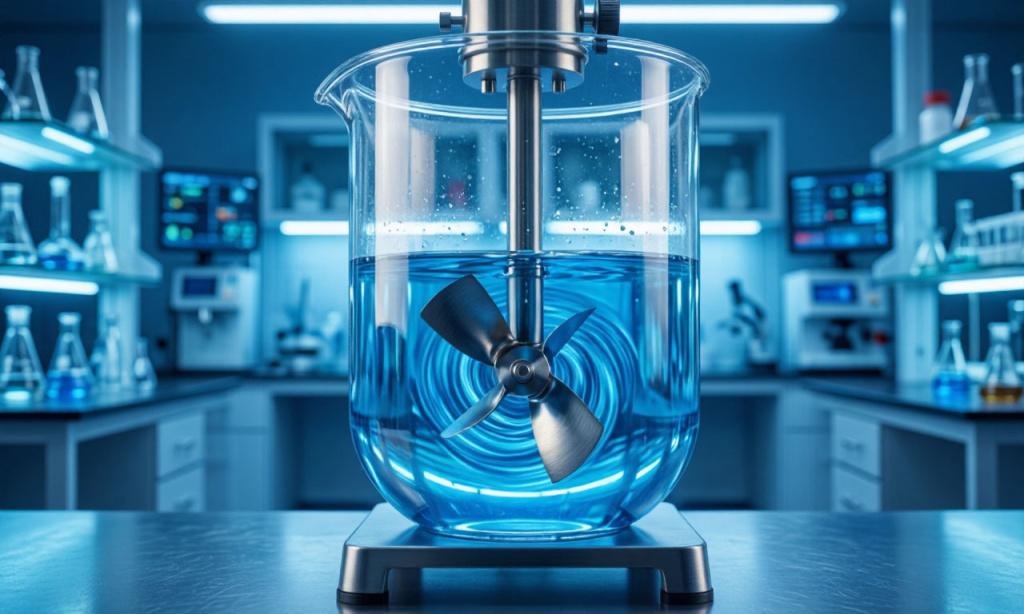

Пропеллерный мешальник

Подходит прежде всего для текучих сред и растворов небольшой вязкости.

Он создаёт выраженный осевой поток и обеспечивает циркуляцию жидкости между верхней и нижней частью сосуда.

Лопастной мешальник

Универсальный вариант для многих задач смешивания жидкостей небольшой и средней вязкости.

Турбинный мешальник

Используется, когда требуется интенсивное перемещение жидкости и более выраженный радиальный поток.

В комплектацию рассматриваемой модели 5drops-OSS-30 входит четырёхлопастной мешальник из нержавеющей стали. Также можно использовать сменные рабочие элементы.

Якорный мешальник

Применяется преимущественно для более вязких сред. Рабочий элемент движется сравнительно близко к стенкам сосуда и способствует перемещению густого материала по всему объёму.

В ассортименте 5Drops также представлен комплект из четырёх мешальников для различных типов сред.

Как подобрать размер ёмкости и мешальника

Размер рабочего элемента необходимо согласовать с геометрией сосуда.

Для водоподобных жидкостей в качестве общего ориентира можно использовать сосуд, диаметр которого примерно в два раза больше диаметра перемешивающего элемента. Для высоковязких материалов рабочий элемент может располагаться ближе к стенке сосуда.

Это не универсальный технологический расчёт для любой смеси, но полезная отправная точка при организации лабораторного процесса.

Слишком маленький мешальник может создавать интенсивное движение только непосредственно рядом с собой, оставляя застойные зоны в других частях сосуда.

Слишком большой рабочий элемент, наоборот, резко увеличивает нагрузку на привод.

Почему важен фиксатор лабораторной посуды

При вращении мешальника жидкость и рабочий элемент создают реактивные силы, которые передаются на сосуд.

Особенно это заметно:

• при увеличении оборотов;
• при высокой вязкости;
• при асимметричном расположении мешальника;
• при работе с твёрдыми частицами;
• при использовании относительно лёгкой ёмкости.

Поэтому лабораторную посуду необходимо устойчиво размещать и при необходимости фиксировать относительно основания установки.

Версия 5drops-OSS-30 по рассматриваемой ссылке комплектуется фиксатором лабораторной посуды, что удобно при регулярной работе со стаканами и другими лабораторными ёмкостями.

Технические характеристики 5drops-OSS-30

Для каких продуктов подходит мешалка

Верхнеприводную мешалку 5drops-OSS-30 можно рассматривать для работы с различными жидкими и вязкими системами в пределах возможностей двигателя и выбранного мешальника.

Например:

• водными растворами;
• маслами;
• сиропами;
• растворами полимеров;
• жидкими косметическими составами;
• суспензиями;
• эмульсиями;
• некоторыми гелями;
• пищевыми смесями;
• жидкостями с диспергированными твёрдыми частицами.

При этом название продукта само по себе недостаточно для подбора оборудования.

Например, два геля могут различаться по вязкости на порядки. Продукты одной категории также могут иметь сильно отличающиеся реологические свойства.

Поэтому для уверенного выбора желательно знать:

• фактический объём партии;
• динамическую вязкость;
• температуру продукта;
• наличие твёрдых частиц;
• их размер и концентрацию;
• требуемое время обработки;
• желаемый результат смешивания.

Можно ли использовать верхнеприводную мешалку для гомогенизации

Термин «гомогенизация» часто используется в широком значении — получение равномерной смеси.

В этом смысле верхнеприводная мешалка действительно позволяет добиваться равномерного распределения компонентов.

Однако её не следует автоматически приравнивать к высокоскоростному роторно-статорному гомогенизатору или диспергатору.

Если задача заключается не просто в перемешивании, а, например, в:

• уменьшении размера капель эмульсии;
• разрушении агломератов;
• получении высокодисперсной системы;
• интенсивном измельчении частиц,

может потребоваться специализированный гомогенизатор или диспергатор.

Поэтому оборудование следует выбирать по требуемому результату технологического процесса, а не только по названию операции.

Где используются верхнеприводные мешалки

Химические лаборатории

Верхнеприводные мешалки применяются для приготовления растворов, суспензий и эмульсий, смешивания реактивов и проведения отдельных процессов синтеза.

Фармацевтические разработки

Оборудование может использоваться для разработки рецептур, приготовления модельных смесей и исследования процессов смешивания.

При использовании мешалки в регулируемом фармацевтическом производстве необходимо дополнительно учитывать требования к материалам, очистке, документации и валидации.

Производство косметики

Верхнеприводные мешалки могут применяться при разработке шампуней, жидких составов, гелей, лосьонов и других косметических продуктов.

Для очень густых кремов и паст может потребоваться оборудование с более высоким крутящим моментом.

Пищевая промышленность

Оборудование может применяться для разработки рецептур и смешивания сиропов, соусов, жидких добавок, масел и других продуктов.

Научные и учебные лаборатории

Мешалка позволяет воспроизводимо проводить процессы смешивания, устанавливая одинаковую скорость и время обработки.

Как правильно установить верхнеприводную мешалку

Перед первым запуском необходимо собрать стойку и надёжно закрепить привод.

Общая последовательность установки:

1. Установить основание на ровную и устойчивую поверхность.
2. Собрать вертикальную стойку.
3. Закрепить поперечный зажим.
4. Установить привод на необходимой высоте.
5. Надёжно закрепить мешальник в патроне.
6. Разместить сосуд под рабочим элементом.
7. Зафиксировать лабораторную ёмкость.
8. Проверить, что мешальник свободно вращается и не касается стенок или дна.
9. Только после этого подключить прибор к сети.

Мешалку необходимо устанавливать на устойчивой ровной поверхности и перед работой проверять устойчивость всей установки.

Как начинать перемешивание

Запускать рабочий процесс лучше с относительно небольшой скорости.

После начала вращения следует проверить:

• устойчивость сосуда;
• отсутствие биения вала;
• отсутствие контакта мешальника со стенкой;
• отсутствие чрезмерной вибрации;
• характер движения жидкости.

Затем скорость можно постепенно увеличить до требуемой.

Сразу запускать большой мешальник в вязкой среде на максимальных оборотах не следует: это создаёт резкую нагрузку на привод и крепления.

Как выбрать скорость перемешивания

Универсальной скорости, подходящей для всех жидкостей, не существует.

Необходимое число оборотов определяется экспериментально или технологической методикой и зависит от:

• вязкости;
• объёма;
• геометрии сосуда;
• диаметра мешальника;
• формы насадки;
• плотности продукта;
• наличия твёрдых частиц;
• требуемого характера потока.

При увеличении диаметра мешальника интенсивность перемещения жидкости может существенно возрастать даже без увеличения оборотов. Одновременно увеличивается нагрузка на привод.

Поэтому изменять размер рабочего органа и скорость следует с учётом возможностей конкретной мешалки.

Может ли одна мешалка работать с разными продуктами

Да. Одно из преимуществ верхнеприводной конструкции — возможность заменить рабочий элемент.

Например, один и тот же привод можно применять:

• с пропеллерным мешальником для текучего раствора;
• с турбинной насадкой для более интенсивного смешивания;
• с якорной — для вязкой среды.

Но необходимо проверять:

• допустимый диаметр вала;
• размер рабочего элемента;
• требуемый крутящий момент;
• химическую стойкость материала;
• допустимую нагрузку на привод.

У 5drops-OSS-30 патрон рассчитан на валы диаметром 1–10 мм.

Нержавеющая сталь или фторопластовое покрытие

Комплектный мешальник изготовлен из нержавеющей стали.

Нержавеющая сталь удобна благодаря механической прочности и стойкости во многих распространённых средах. Однако она не является химически инертной абсолютно ко всем веществам.

При работе с хлоридами, сильными кислотами, сильнощелочными и другими агрессивными растворами необходимо отдельно проверять химическую совместимость рабочего элемента.

Для некоторых процессов могут применяться рабочие элементы с фторопластовым покрытием.

Когда 5drops-OSS-30 будет подходящим выбором

Модель можно рассматривать, если:

• объём партии не превышает 20 л по воде;
• продукт имеет низкую или умеренно высокую вязкость;
• максимальная вязкость находится в пределах приблизительно 16 000 мПа·с;
• требуется регулируемая скорость до 1200 об/мин;
• нужен цифровой контроль параметров;
• требуется возможность смены мешальников;
• установка используется в лаборатории или для небольших технологических партий.

Особенно интересной модель будет для задач, в которых магнитная мешалка уже не справляется из-за объёма или вязкости, но мощное промышленное перемешивающее оборудование ещё не требуется.

Когда стоит выбрать более мощную мешалку

Другую модель следует рассматривать, если необходимо:

• регулярно перемешивать среды вязкостью более 16 000 мПа·с;
• работать с 20 литрами очень густого продукта;
• использовать рабочий орган большого диаметра;
• перемешивать густые пасты;
• работать с большим количеством твёрдого наполнителя;
• использовать объёмы более 20 литров;
• получать высокий сдвиг для диспергирования;
• эксплуатировать оборудование во взрывоопасной зоне без соответствующего исполнения.

В таких случаях ориентироваться только на мощность двигателя недостаточно — следует сравнивать также крутящий момент и рабочую характеристику привода.

Условия эксплуатации и безопасность

Для мешалки предусмотрены следующие общие условия эксплуатации:

• использование в помещении;
• температура окружающей среды от +5 до +40 °C;
• относительная влажность менее 80%;
• установка на устойчивой невибрирующей поверхности.

Перед чисткой и обслуживанием прибор необходимо отключать от электросети.

Не следует:

• касаться электрических соединений мокрыми руками;
• поправлять мешальник во время вращения;
• использовать повреждённый вал;
• допускать соприкосновение вращающегося элемента со стенками сосуда;
• превышать допустимую нагрузку двигателя;
• оставлять незакреплённую ёмкость при интенсивном перемешивании.

Частые вопросы о верхнеприводных мешалках

Что означает «до 20 литров»?

Для 5drops-OSS-30 указано до 20 литров применительно к воде. Это не означает возможность перемешивать 20 литров продукта любой вязкости. При повышении вязкости нагрузка на двигатель возрастает.

Какая максимальная вязкость у 5drops-OSS-30?

Максимальное заявленное значение составляет 16 000 мПа·с. Для работы с полной загрузкой 20 л рекомендуется учитывать реальную вязкость продукта и нагрузку на привод.

16 000 сП и 16 000 мПа·с — это одно и то же?

Для динамической вязкости численные значения в сантипуазах (cP) и миллипаскаль-секундах (мПа·с) совпадают:

1 cP = 1 мПа·с.

Поэтому 16 000 cP соответствует 16 000 мПа·с.

Какие обороты у мешалки?

Диапазон регулирования скорости модели составляет 50–1200 об/мин.

Какой крутящий момент?

Максимальный крутящий момент составляет 30 Н·см, то есть 0,3 Н·м.

Можно ли перемешивать гели?

Да, если вязкость, объём и требуемая нагрузка находятся в пределах возможностей прибора. Для вязкой среды особенно важен правильный выбор мешальника.

Можно ли перемешивать краску?

Это зависит от состава, вязкости и цели процесса. Для простого смешивания подходящей по вязкости краски верхнеприводная мешалка может применяться. Если необходимо интенсивное диспергирование пигмента и разрушение агломератов, может потребоваться специализированный диспергатор.

Можно ли использовать мешалку для косметики?

Да, она может применяться при разработке и приготовлении некоторых жидких и вязких косметических составов. Для очень густых кремов и паст необходимо предварительно проверить требуемый крутящий момент.

Какой мешальник использовать для густой жидкости?

Для высоковязких сред часто применяются якорные или другие низкооборотные рабочие элементы, обеспечивающие перемещение материала по значительной части объёма сосуда. Выбор зависит от реологии конкретного продукта.

Входит ли мешальник в комплект?

Да. В комплект входит четырёхлопастной мешальник из нержавеющей стали. Дополнительные мешальники других типов можно приобрести отдельно.

Где купить верхнеприводную мешалку до 20 литров

В интернет-магазине 5Drops можно заказать верхнеприводную лабораторную мешалку 5drops-OSS-30 до 20 литров с цифровым дисплеем и фиксатором посуды.

Модель имеет:

• бесщеточный двигатель;
• диапазон скорости 50–1200 об/мин;
• максимальный крутящий момент 0,3 Н·м;
• максимальный объём по воде 20 л;
• заявленную максимальную вязкость 16 000 мПа·с;
• цифровое управление;
• таймер;
• возможность установки различных перемешивающих насадок;
• фиксатор лабораторной посуды.

Не знаете, подойдёт ли мешалка для вашего продукта? Сообщите специалистам 5Drops объём партии, приблизительную вязкость жидкости и тип продукта — это поможет подобрать подходящий привод и перемешивающую насадку.

Перед покупкой мешалки для вязкой среды желательно определить объём партии и приблизительную вязкость продукта. Если эти параметры известны, можно дополнительно проверить, подходит ли данная модель или требуется оборудование с более высоким крутящим моментом.

Другие варианты оборудования представлены в разделе «Верхнеприводные мешалки».

Для смены характера потока можно отдельно подобрать мешальники и перемешивающие насадки.

Посмотреть характеристики и заказать верхнеприводную мешалку 5drops-OSS-30
